31
дальнейшей нормальной работы автомобиля. Сигнализаторы
красного цвета предупреждают водителя об аварийной работе
агрегатов.
Эксплуатация автомобиля с постоянно горящим (хотя бы
одним) сигнализатором красного цвета не допускается.
1 -тахометр. Красная зона шкалы свидетельствует о
превышении допустимых оборотов и работе двигателя в
аварийном режиме.
2 -сигнализатор включения указателя левого поворота и
аварийной сигнализации (зеленый).
3 -блок сигнализаторов (изображен на рис. 3.4)
4 -сигнализатор включения указателя правого поворота и
аварийной сигнализации (зеленый).
5 - спидометр.
6 -сигнализатор включения задних противотуманных огней
(оранжевый).
7 -сигнализатор включения габаритных огней (зеленый).
8 -сигнализатор включения противотуманных фар
(зеленый).
9 -сигнализатор резерва топлива (оранжевый). Загорается
при остатке топлива в правом баке 5,5-7 л.
10 -сигнализатор включения дальнего света фар (синий).
11 -указатель уровня топлива.
12 -кнопка сброса суточного счетчика пройденного пути.
Сброс показаний производится нажатием на кнопку и при
снятии клеммы с аккумуляторной батареи.
13 -индикатор пробега. Верхняя строка индикатора указывает
суммарный пробег автомобиля, нижняя суточный пробег.

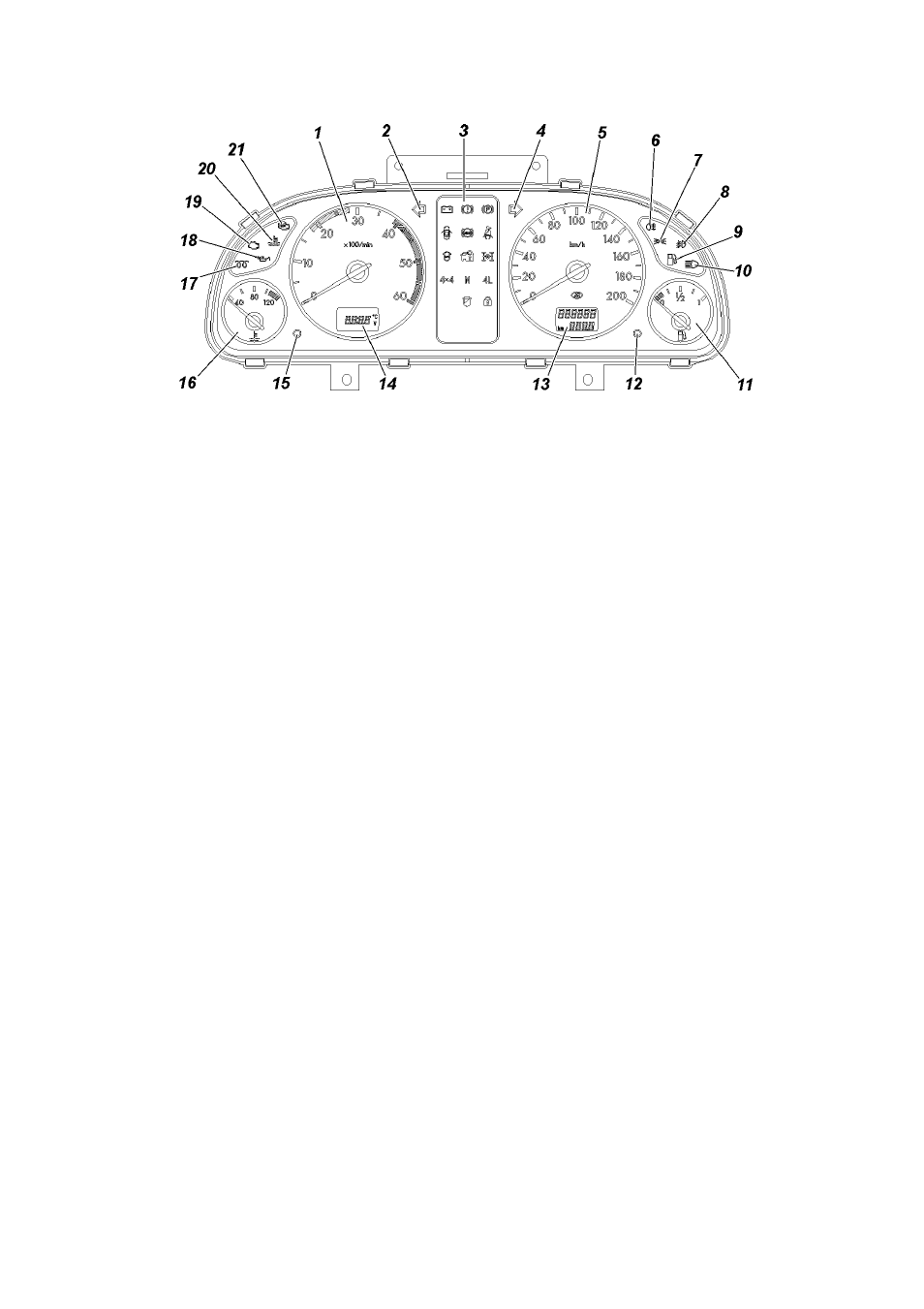

Рис. 3.3. Комбинация приборов (наименование позиций см. в тексте)
