157

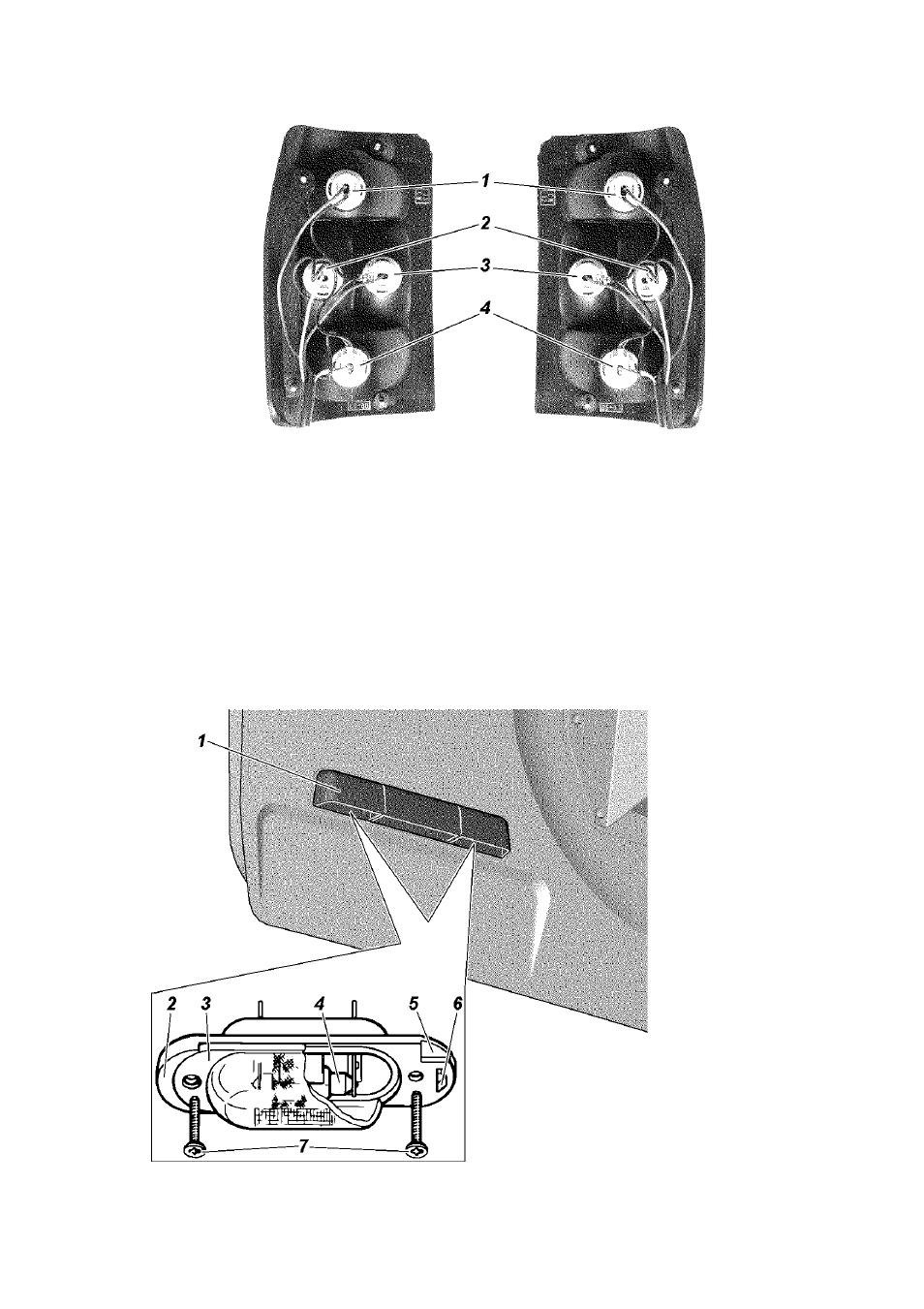

Рис. 9.46. Задние фонари:
1 -патрон лампы сигнала торможения; 2 -патрон лампы указателей
поворота; 3 -патрон лампы света заднего хода; 4 -патрон лампы
противотуманного и габаритного огней
Фонари освещения номерного знака установлены в ручке
двери задка. Для замены лампы отверните винты 7 (рис. 9.47)
и выньте фонарь. Вставьте отвертку в паз 5 и, нажав на защелку
6, снимите рассеиватель 3.
Фонарь дополнительного сигнала торможения установлен на
Рис. 9.47. Фонари освещения
номерного знака:
1 -ручка двери задка; 2 -корпус
фонаря; 3 -рассеиватель фонаря;
4 -лампа; 5 -паз; 6 -защелка 7 -
винты
