110

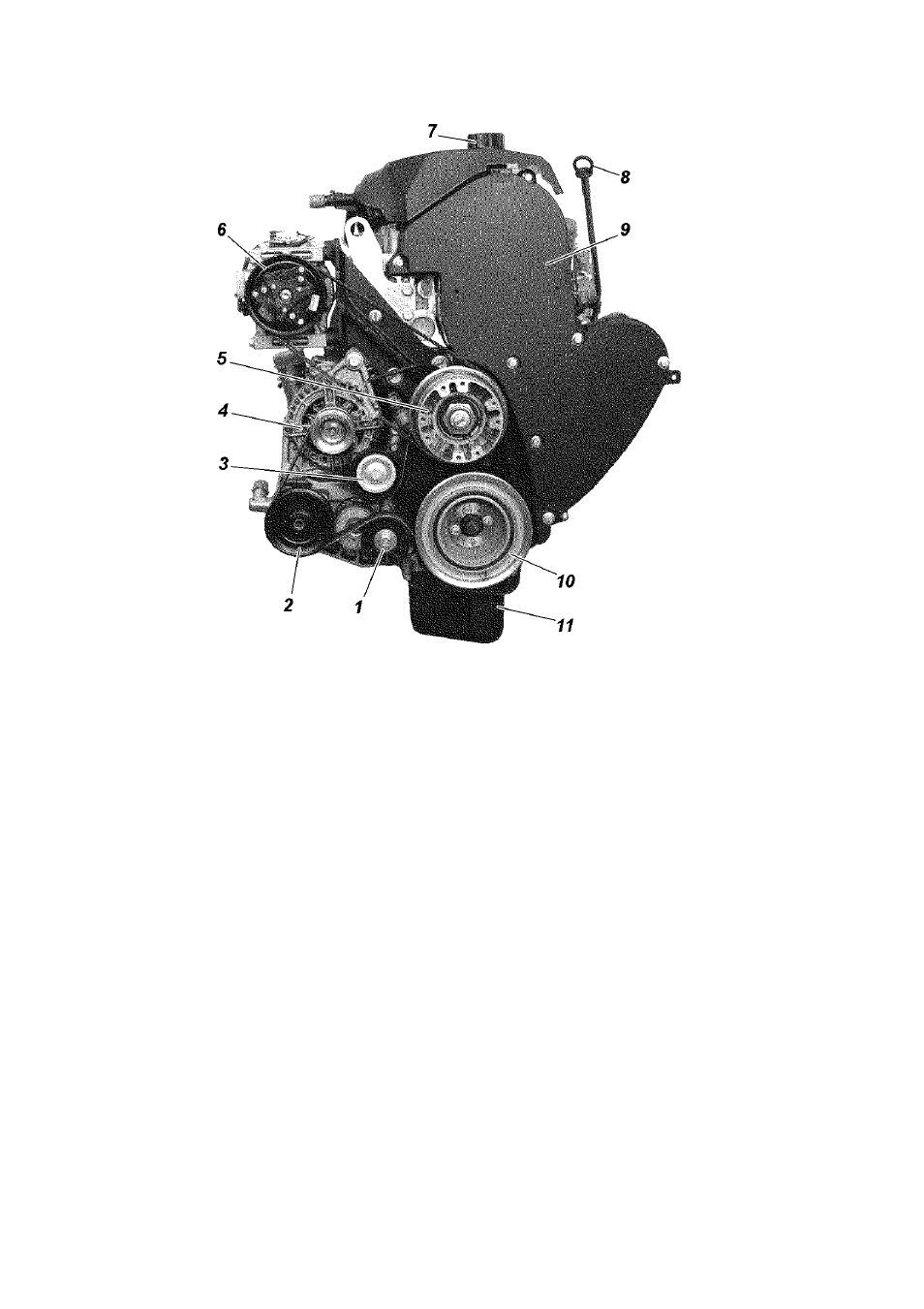

Рис. 9.16. Двигатель (вид спереди):
1 -натяжитель ремня привода агрегатов; 2 -насос гидроусилителя рулевого
управления; 3 -ролик; 4 -генератор; 5 -муфта электромагнитная
вентилятора; 6 -копрессор кондиционера; 7 -крышка маслоналивной
горловины; 8 -указатель уровня масла; 9 -крашка привода
газораспределительного механизма и топливного насоса высокого
давления; 10 -шкив коленчатого вала; 11 -картер масляный
Система вентиляции картера двигателя
При эксплуатации не нарушайте герметичность системы
вентиляции и не допускайте работу двигателя при открытой
маслозаливной горловине. Это вызывает повышенный унос
масла с картерными газами и загрязнение окружающей среды.
Система охлаждения двигателя
ВНИМАНИЕ!
Охлаждающая жидкость ядовита. Храните
жидкость в плотно закрытой таре. Пpи pàáîòå с охлаждающей
жидкостью соблюдайте следующие ïpàâèëà:
- избегайте любых îïåpàöèé, â påçóëüòàòå êîòîpûõ эта
жидкость может попасть в полость pта;
- не давайте высохнуть жидкости, попавшей на кожу, а
ñpàçó же смойте теплой водой с мылом;
