Последовательная передача данных с
помощью функции импорта и экспорта
Разъемы интерфейсов V.24/RS-232 (X31) и USB Тип B (UART,
X32) находятся на задней панели УЦИ. К этим разъемам можно
подключать следующие устройства (смотри „Распайка
соединительного кабеля” на странице 64):
Принтер с последовательным интерфейсом данных
Компьютер (ПК) с последовательным интерфейсом данных
Настройте необходимым образом параметры ND для передачи
данных (смотри „Настройка последовательного интерфейса” на
Для функций, поддерживающих передачу данных, ND 280
показывает на экране клавишу Softkey IMPORT/EXPORT.
Нажмите на эту клавишу Softkey, чтобы получить доступ к двум
функциям:
IMPORT для передачи данных с ПК
EXPORT для передачи данных в ПК или на принтер
Передача данных с ND 280 на принтер
Если вы хотите передать данные в принтер с помощью
последовательного интерфейса, нажмите Softkey EXPORT. ND
280 передаст данные в формате ASCII таким образом, что
принтер сразу сможет их распечатать.
Передача данных с ND 280 в компьютер
Для обмена данными между ND 280 и ПК на компьютере должно
быть установлено специальное программное обеспечение,
например, HyperTerminal, входящий в стандартный пакет
Windows ®, или TNCremoNT. Программное обеспечение
TNCremoNT можно бесплатно получить в компании
HEIDEHNHAIN, скачав его с сайта www.heidenhain.ru
→
Cервис
и документация
→
Загрузка файлов
→
PC-Software.
Если вам необходима консультация, то обратитесь в ближайшее
представительство компании HEIDENHAIN. Это ПО обеспечивает
подготовку данных, посылаемых или принимаемых с помощью
последовательного интерфейса. Все данные передаются между
ND 280 и ПК в формате ASCII.
При передаче данных с ND 280 в ПК необходимо предварительно
подготовить компьютер к приему данных, чтобы ПК сохранил
полученные данные в файл. Для этого коммуникационная
программа настраивается таким образом, чтобы текстовые
данные в формате ASCII при передаче через COM-разъем
сохранялись в файл на ПК. Как только ПК готов к приему данных
вы запускаете передачу с помощью Softkey EXPORT на ND 280.

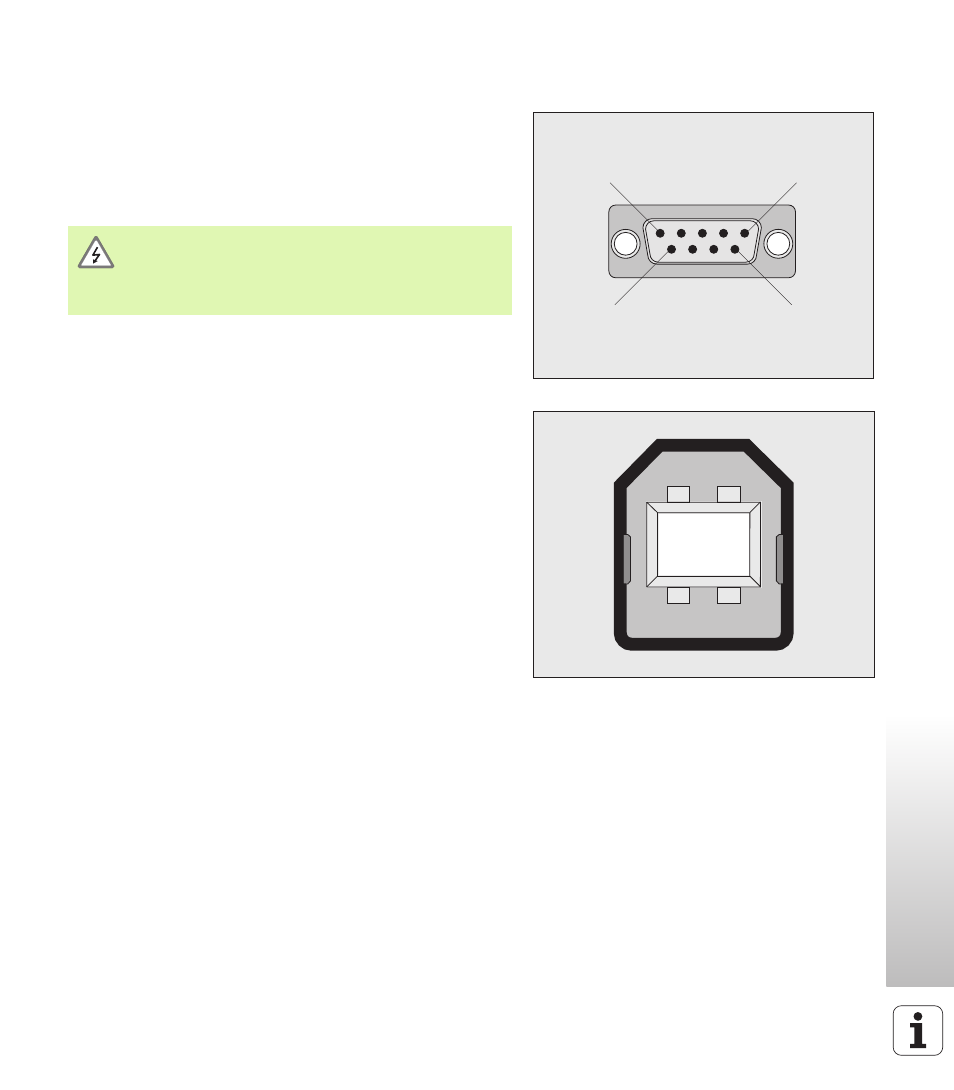

рис. II.45 Разъем для V.24/RS-232-C
рис. II.46 Розетка USB Тип В (UART)
1
5
6
9
1
2
4
3
Разъемы X31 и X32 отвечают требованиям по
надежной изоляции от сети по EN 50 178!
Разъемы соединяются или разъединяются только при
выключенном устройстве!
