Инкрементальный датчик линейных перемещений
U
В поле SIGNAL PERIOD с помощью клавиатуры введите период
сигнала в мкм или используйте клавиши Softkey COARSER и
FINER, чтобы пролистать список имеющихся значений (смотри
„Параметры измерительных датчиков” на странице 58)
U
В поле REFERENCE MARK используя Softkey REF MARK
необходимо задать следующее: референтных меток нет, одна
референтная метка или датчик с кодированными
референтными метками (NONE, SINGLE или CODED / ...). В
случае кодированных референтных меток необходимо
задать расстояние между метками: 500, 1000, 2000 или 5000
периодов сигнала
U
Поле EXTERNAL REF не активно
U
В поле COUNT DIRECTION с помощью Softkey POSITIVE/
NEGATIVE задается направление счета. Если направление
перемещения соответствует направлению счета, необходимо
выбрать POSITIVE. Если нет, то необходимо выбрать
NEGATIVE
U
В поле ERROR MONITOR с помощью Softkey ERROR задается,
должен ли ND отслеживать ошибки счета и отображать их. Для
контроля ошибок ERROR MONITOR вы можете выбрать одну из
следующих настроек: OFF, FREQUENCY, CONTAMINATION или
FRQ.+CONTAMINATION. При появлении сообщения об ошибке
квитируйте его кнопкой C.
Ошибки датчика возникают из-за загрязнений или превышения
частоты:
При загрязнении (Contamination) сигнал не достигает
заданной границы.
При ошибках частоты (Frequency errors) частота сигнала
превышает заданную границу.

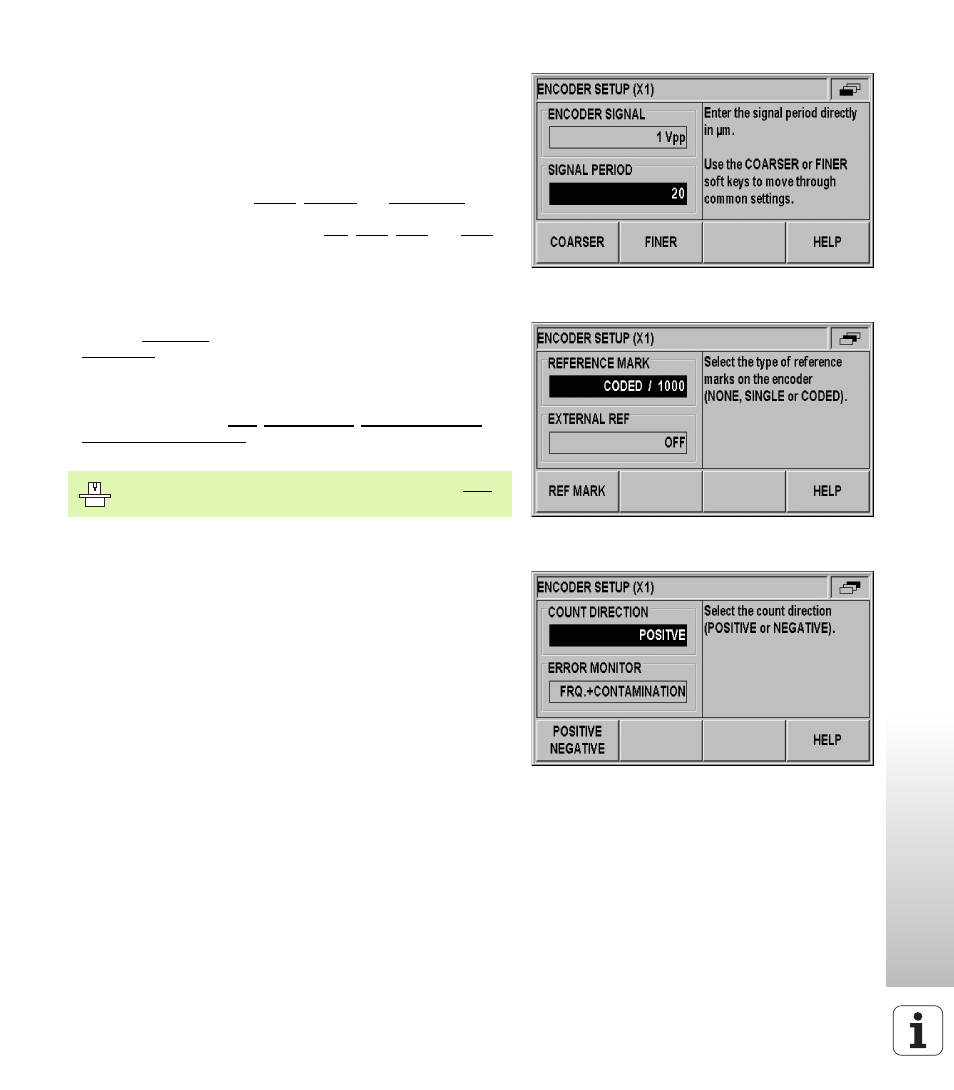

рис. II.9
Форма ввода инкрементального датчика
линейных перемещений
рис. II.10 Форма ввода инкрементального датчика
линейных перемещений
рис. II.11 Форма ввода инкрементального датчика
линейных перемещений
Установите в поле ERROR MONITOR настройку OFF,
тогда ND 280 будет игнорировать ошибки датчика.
