34
II Ввод в эксплуатацию, технические параметры
II.1 M
онтаж
и
по
дк
лю
чение
к
се
ти
II.1 Mонтаж и подключение к сети
Комплект поставки
Устройство цифровой индикации ND 280 имеет следующие
разъемы:
В стандартный комплект входит модуль измерительного
датчика для подключения одного датчика производства
HEIDENHAIN с интерфейсом 11 µAss, 1 V
SS
или EnDat 2.2 к
оси X1. Этот разъем предназначен для датчиков линейных
или угловых перемещений, датчиков вращения или щупов с
интерфейсом 11 µA
SS
, 1 V
SS
или EnDat 2.2
Два последовательных разъема для передачи данных:
V.24/RS-232-C (X31) и USB Тип B (UART, X32)
Кабель питания 2,5 м с евровилкой
Краткое руководство
Дополнительные устройства
Монтажная плата для установки в 19-ти дюймовый
распределительный шкаф
Различные кабели с Sub-D-разъемами для датчиков
HEIDENHAIN
Измерительный щуп с Sub-D-разъемом
Кабель для передачи данных для V.24/RS-232-C-интерфейса
Кабель для передачи данных для USB-интерфейса

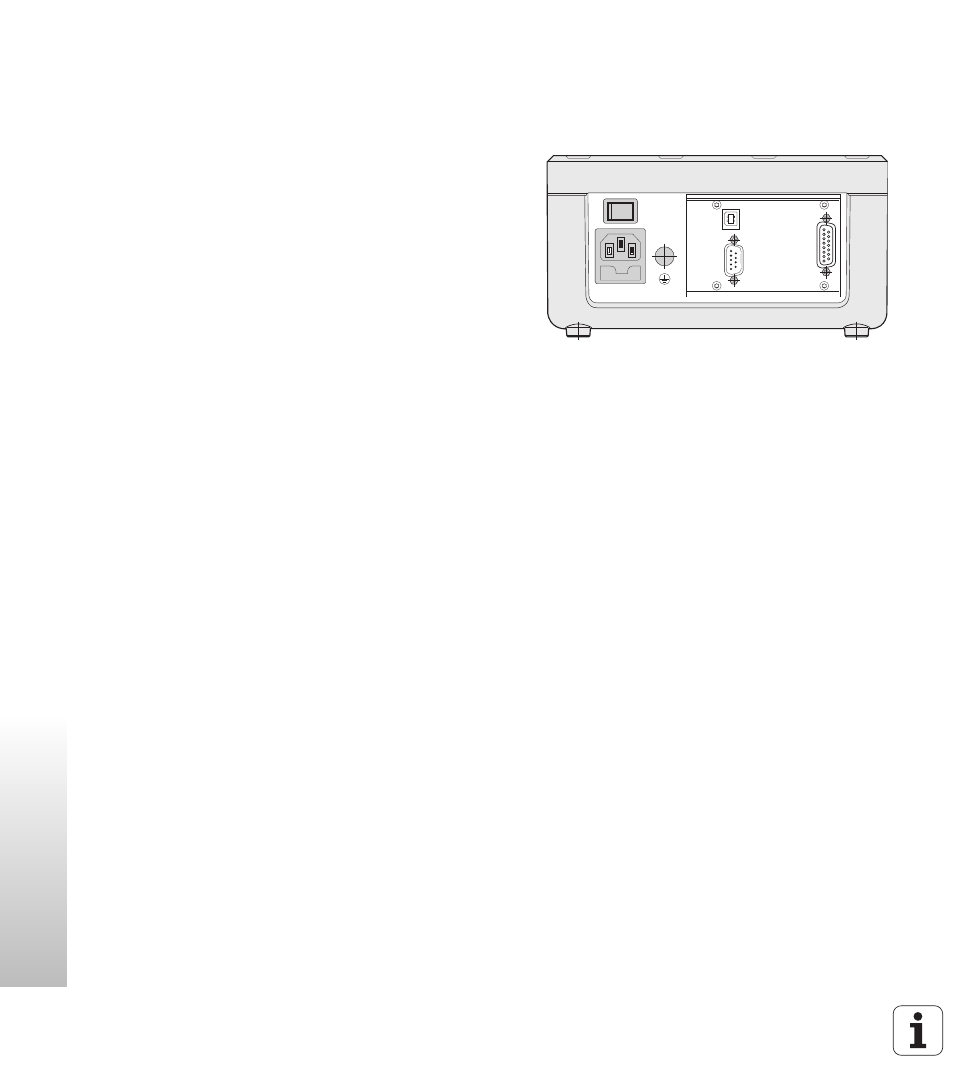

рис. II.1
Разъемы
X1
X32/X31
