ND 280
45
II.2
Настройки
систе
м
ы
Абсолютный датчик
Настройки дисплея
В форме ввода DISPLAY CONFIGURATION вы можете установить
различные разрешения, с которыми будут отображаться значения
датчиков.
U
В меню INSTALLATION SETUP выберите DISPLAY
CONFIGURATION
Датчик линейных перемещений
U
В поле DISPL. RESOLUTION X1 с помощью Softkey COARSER
или FINER установите разрешение индикации для оси.
Датчик угловых перемещений
U
В поле DISPL. RESOLUTION X1 с помощью Softkey COARSER
или FINER установите разрешение индикации для оси.
U
В поле ANGLE DISPLAY с помощью Softkey ANGLE выберите
один из следующих вариантов:
+/- 180 DEGREES
360 DEGREES
+/- INFINITE

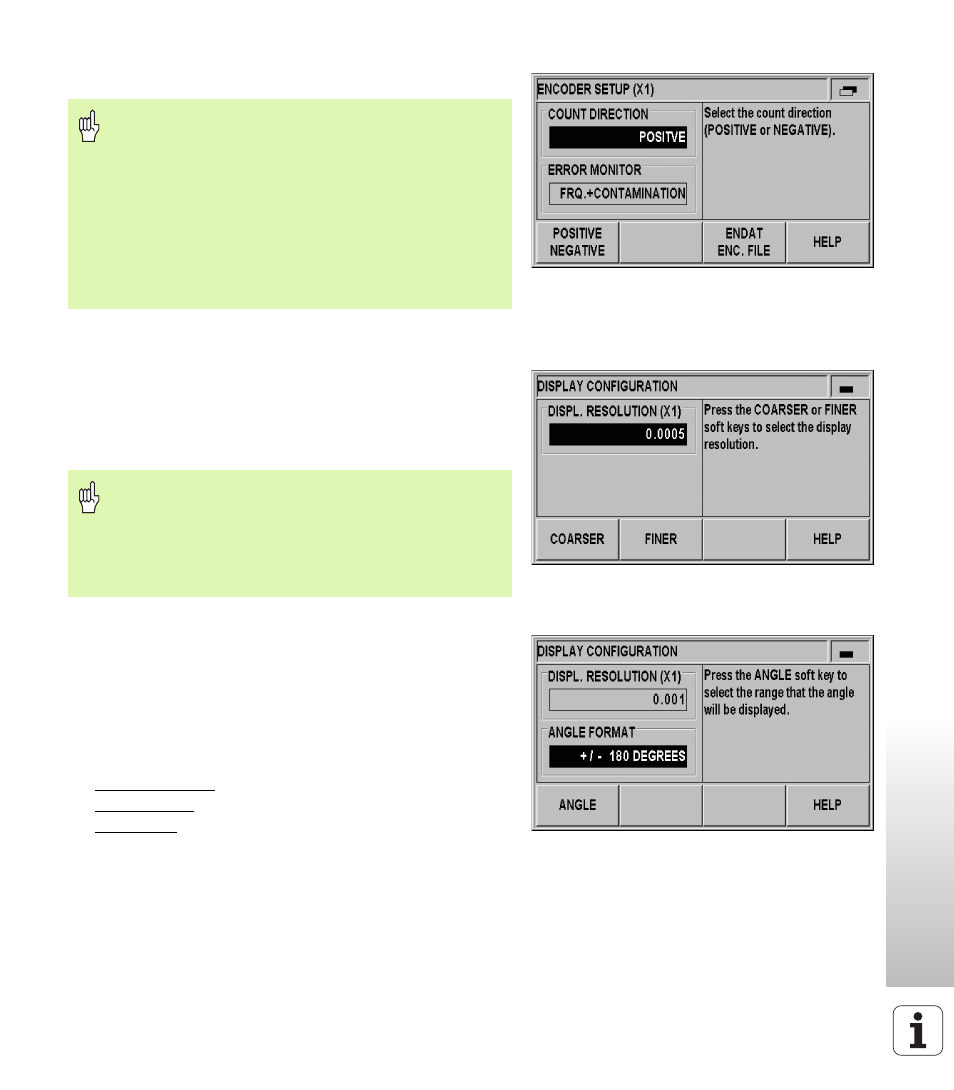

рис. II.15 Форма ввода абсолютного датчика
Для абсолютных датчиков с интерфейсом EnDat 2.2
вы можете настраивать только направление счета и
мониторинг ошибок.
Все остальные поля формы ENCODER SETUP
показывают информацию, которую ND получил от
датчика.
Нажав клавишу Softkey ENDAT ENC. FILE вы можете
просмотреть электронный шильдик (ID label) датчика.
В этой форме с помощью Softkey CANCEL DATUM
SHIFT вы можете отменить имеющееся смещение
нулевой точки (existing datum shift).
рис. II.16 Форма ввода DISPLAY
CONFIGURATION для датчика линейных
перемещений
рис. II.17 Форма ввода DISPLAY
CONFIGURATION для датчика угловых
перемещений
Задаваемое разрешение зависит от периода сигнала.
Самое маленькое разрешение, которое можно
установить, соответствует округленному значению,
рассчитанному из периода сигнала, поделенного на
1024. Разрешение индикации для линейных датчиков
может быть от 0,5 мм до 0,001 мкм, а для угловых
датчиков от 0,5° до 0,000001° (00°00'00.1").
