II Ввод в эксплуатацию, технические параметры
II.1 M
онтаж
и
по
дк
лю
чение
к
се
ти
Профилактическое обслуживание и ремонт
Специальное профилактическое обслуживание не требуется. Для
очистки используйте сухую тряпку, не оставляющую ворс.
Подключение датчиков обратной связи
ND 280 может работать со следующими измерительными
датчиками:
Инкрементальные датчики с синусоидальным выходным
сигналом (интерфейсы 11 µA
SS
или 1 V
SS
)
Абсолютные датчики с двунаправленным интерфейсом
EnDat 2.2
Разъем для подключения измерительных датчиков обозначен как
X1.
Sub-D-разъем X1 (15-пол., розетка) для следующих входных
сигналов:
Ремонт должен выполняться только
авторизированным и квалифицированным
персоналом!
Контактные данные наших сервисных отделов вы
найдете на последней странице данного
руководства.

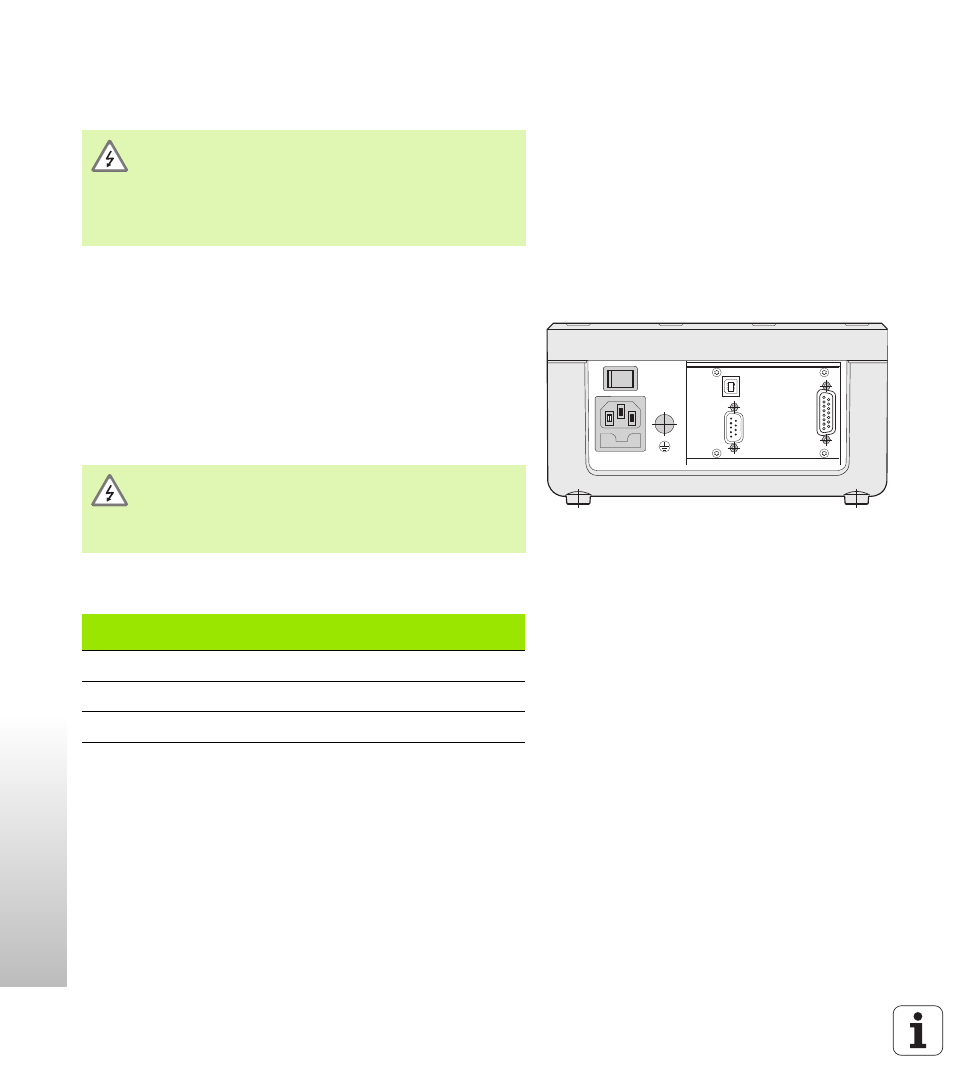

рис. II.5
Разъемы
X1
X32/X31
Разъем X1 отвечает требованиям по надежной
изоляции от сети по EN 50 178!
Соединяйте или разъединяйте разъемы только при
выключенном УЦИ!
Входной сигнал
Макс. длина
кабеля
Макс. входная частота
11 µA
SS
30 м
100 кГц
1 V
SS
60 м
500 кГц
EnDat 2.2
100 м
-
