Дисплей и кнопки управления

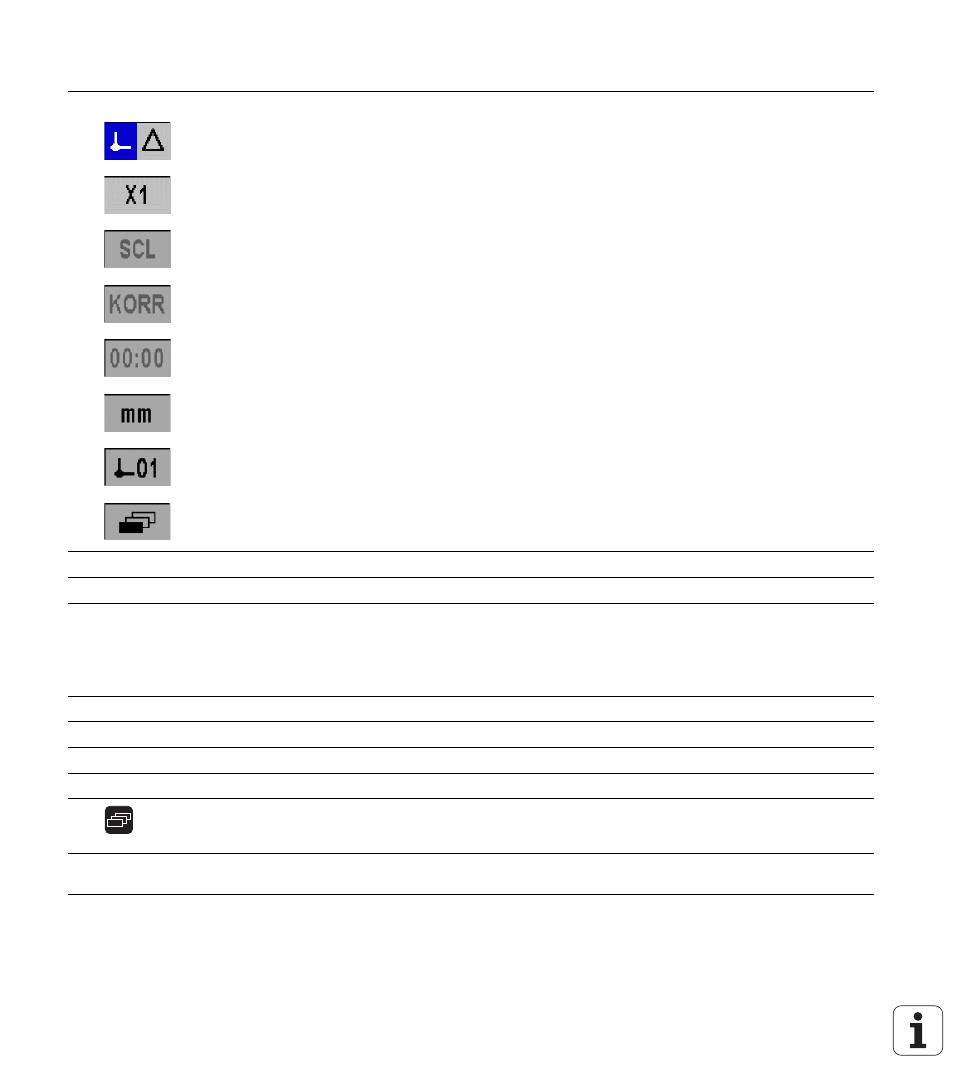

1 Строка состояния
Активный режим работы: фактическое значение, остаточный путь
Активный вход X1
SCL черным шрифтом: активирован коэффициент масштабирования
KORR черным шрифтом: активирована компенсация погрешности для активной оси
Значение секундомера: если секундомер остановлен, то значение показано серым
mm, inch, GRD, GMS или rad: активные единицы измерения
Используемая в данный момент точка привязки: ND 280 позволяют работать с двумя точками
привязки
Отображение панели многофункциональных клавиш (Softkey), в которой вы сейчас находитесь
2 Отображение позиции: текущее значение длины или угла
3 Строка указаний для отображения подсказок, ошибок или предупреждений
4 Индикация состояния:
„ SET: символ мигает, если вы во время установки точки привязки вводите новое значение
„ REF: символ REF мигает, если для отображаемой оси вы еще не обнулили подключенный
инкрементальный датчик
5 и 6 Значения многофункциональных клавиш Softkey и их кнопки для выбора функций
1,2,3,4... Кнопки с цифрами для ввода данных
ENTER Кнопка ENTER для подтверждения ввода и возврата к предыдущему экрану
C Кнопка C удаляет запись, квитирует сообщение об ошибке или возвращает вас к предыдущему экрану
Кнопка НАВИГАЦИИ для просмотра уровней клавиш Softkey
7 С помощью кнопок со стрелками ВВЕРХ или ВНИЗ можно перемещать курсор между полями формы
ввода данных или параметрами меню.
