20
I Работа с устройством цифровой индикации ND 280
I.3
Ба
зо
вые
ф
ункции
ND 280
Стандартное разделение экрана
Стандартный экран ND 280 отображает помимо значения позиции
много дополнительной информации о настройках и режиме
работы (смотри рис. I.13). Он разделяется на следующие поля:

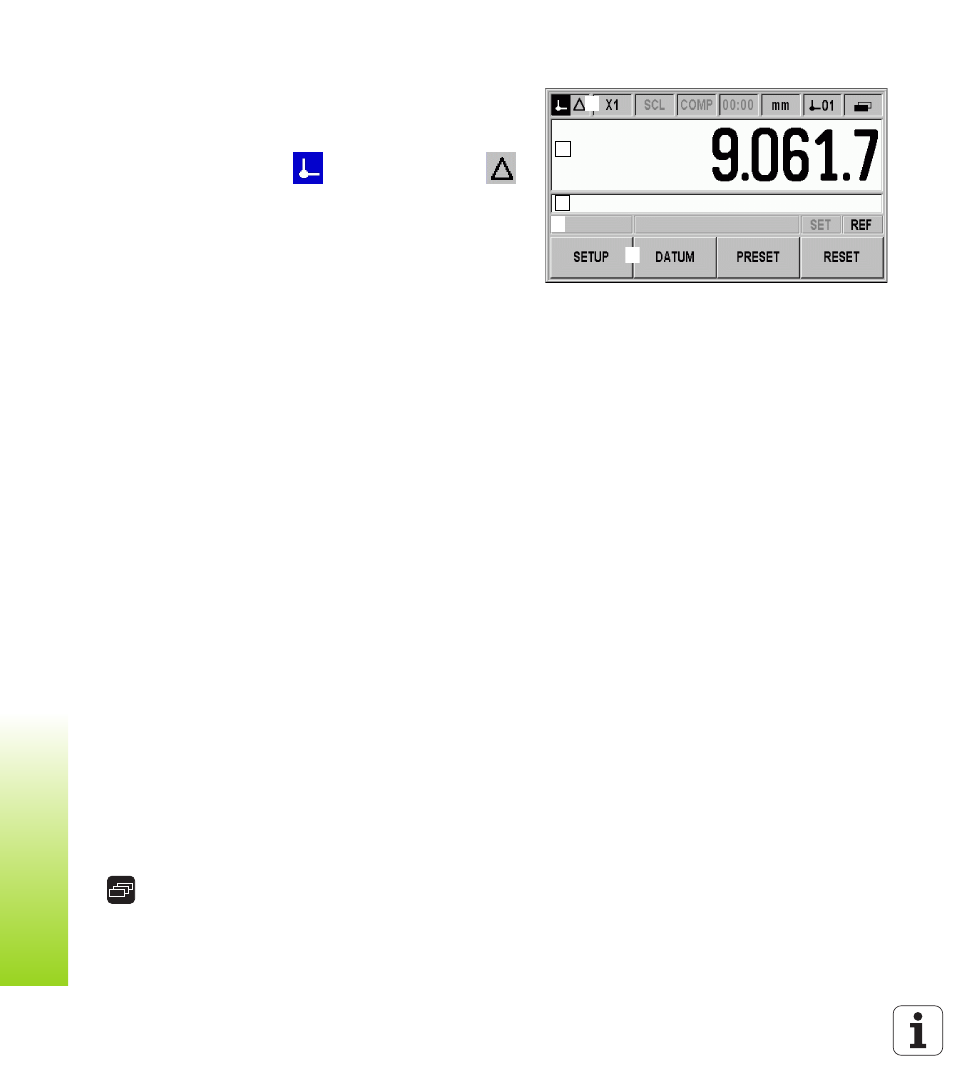

рис. I.13 Стандартный экран
1
4
3
2
5
1
Строка состояния
Активный режим работы:
фактическое значение,
остаточный путь
X1: активная ось
SCL черным шрифтом: активирован коэффициент
масштабирования
KORR черным шрифтом: активирована компенсация
погрешности для активной оси
Значение секундомера: если секундомер остановлен, то
значение показано серым
mm, inch, GRD, GMS или rad: активные единицы измерения
Используемая в данный момент точка привязки: ND 280
позволяет работать с двумя точками привязки
Отображение панели многофункциональных клавиш
(Softkey), в которой вы сейчас находитесь
2
Поле значения позиции
Значение длины:
текущее значение положения оси со знаком
Значение угла:
текущее значение положения оси вращения со знаком при
индикации в градусах, минутах или секундах
3
Строка подсказок
Отображение подсказок к вводимым данным или принципу
действия, облегчающим работу с прибором
При возникновении ошибок или предупреждений, ND
показывает вам их в строке подсказок мигающим шрифтом.
Квитируйте эти сообщения кнопкой C
При использовании многооборотного датчика вращения ND
показывает справа в строке подсказок счетчик оборотов
4
Индикация состояния
SET: этот символ мигает, если вы во время установки точки
привязки вводите новое значение
REF: символ REF мигает черным, если для отображаемой
оси вы еще не обнулили подключенный инкрементальный
датчик
5
Многофункциональные клавиши (Softkey)
Клавиши Softkey расположены на двух уровнях, между
которыми вы можете переключаться с помощью кнопки
НАВИГАЦИИ (смотри слева). Нажмите
соответствующую клавишу Softkey на корпусе, чтобы
вызвать нужную функцию. Функции клавиш Softkey
меняются в зависимости от режима работы ND.
