ND 280
51
II.2
Настройки
систе
м
ы
Изменение таблицы компенсационных значений:
U
Для просмотра данных таблицы компенсаций нажмите клавишу
Softkey EDIT TABLE
U
Кнопками ВВЕРХ и ВНИЗ или при помощи клавиатуры
поместите курсор в точку компенсации, которую необходимо
изменить или добавить. Подтвердите ваш выбор с помощью
кнопки ENTER
U
Введите погрешность, измеренную для этой точки.
Подтвердите с помощью кнопки ENTER
U
По окончании редактирования, закройте таблицу нажимая
кнопку C и вернитесь к форме ввода ERROR COMPENSATION
Просмотр графика:
ND 280 может отображать значения компенсации в виде таблицы
или в виде графика. На графике отображается фиксированное
расстояние между точками.
Просмотр таблицы компенсационных значений:
U
Нажмите Softkey EDIT TABLE
U
Кнопками ВВЕРХ и ВНИЗ или при помощи клавиатуры можно
перемещать курсор в пределах таблицы
U
С помощью Softkey VIEW вы можете переключаться между
таблицей и графиком
U
С помощью Softkey ZOOM IN или ZOOM OUT вы можете
изменить масштаб графика от 20 до 200 точек. В увеличенном
состоянии с помощью клавиш Softkey
⇐
или
⇒
вы можете
перемещаться на графике на 20 точек вперед или назад.

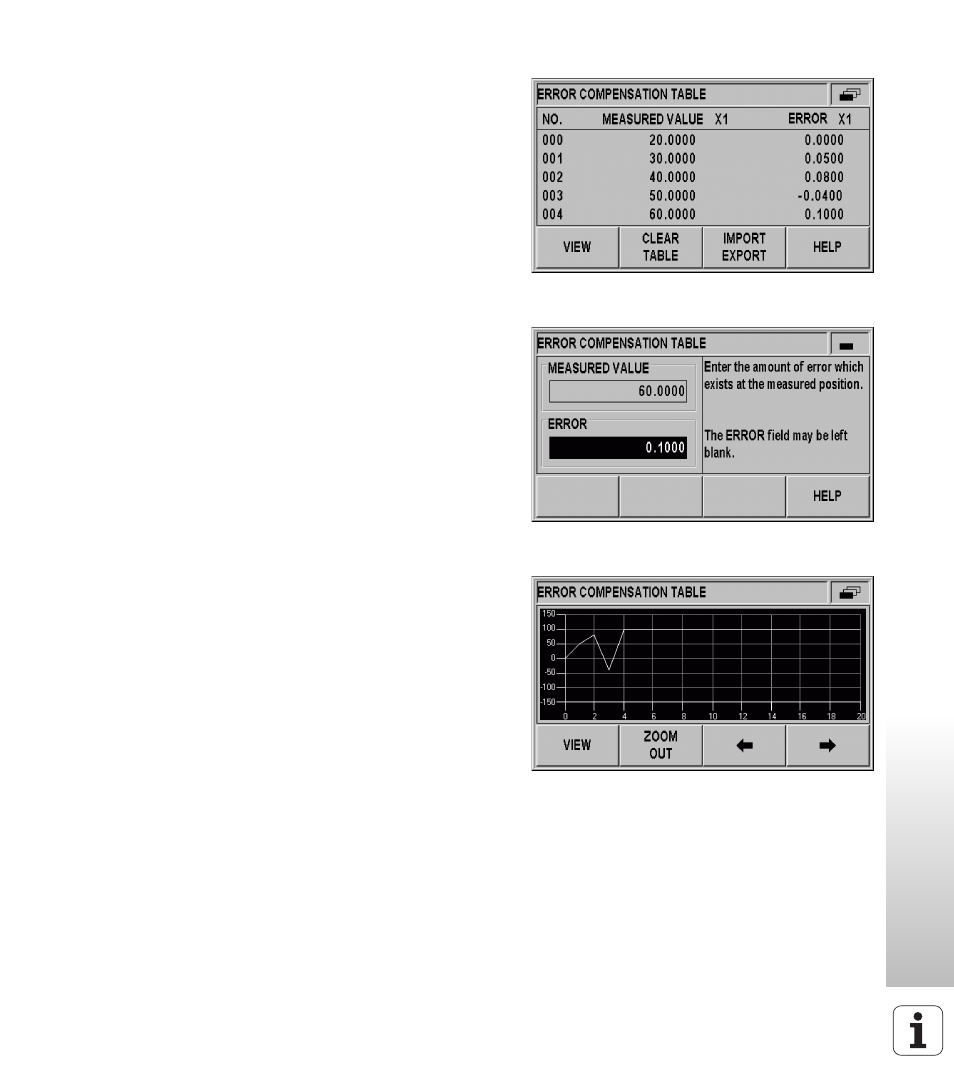

рис. II.26 Изменение таблицы компенсационных
значений
рис. II.27 Ввод погрешности для значения
измерения
рис. II.28 Графическое представление значений
компенсации
