16

I Работа с устройством цифровой индикации ND 280

I.2

Основы

по

зициониров

ания

Инкрементальные датчики измерения
положения

Инкрементальные датчики линейных и угловых перемещений

производства HEIDENHAIN преобразуют перемещения,

например, измерительного щупа в электрические сигналы.

Устройство цифровой индикации, такое как ND 280, анализирует

эти сигналы, рассчитывает фактическую позицию щупа и

отображает ее в виде цифр на дисплее.

При отключении электропитания теряется связь между

положением рабочих органов станка и значением индикации. Как

только питание возобновляется, оператор может восстановить

эту связь с помощью референтных меток датчиков и автоматики

РЕФ (REF) ND 280.

Абсолютные датчики измерения положения

Абсолютные датчики линейных и угловых перемещений

производства фирмы HEIDENHAIN сразу после включения

передают в устройство индикации абсолютное значение

положения. Таким образом, сразу после включения станка

восстанавливается связь между фактической позицией и

положением датчика, например, измерительного щупа.

Абсолютное значение положения измерительный датчик

определяет по шкале (смотри рис. I.8) и передает это значение по

последовательному двунаправленному интерфейсу EnDat 2.2 в

устройство цифровой индикации.

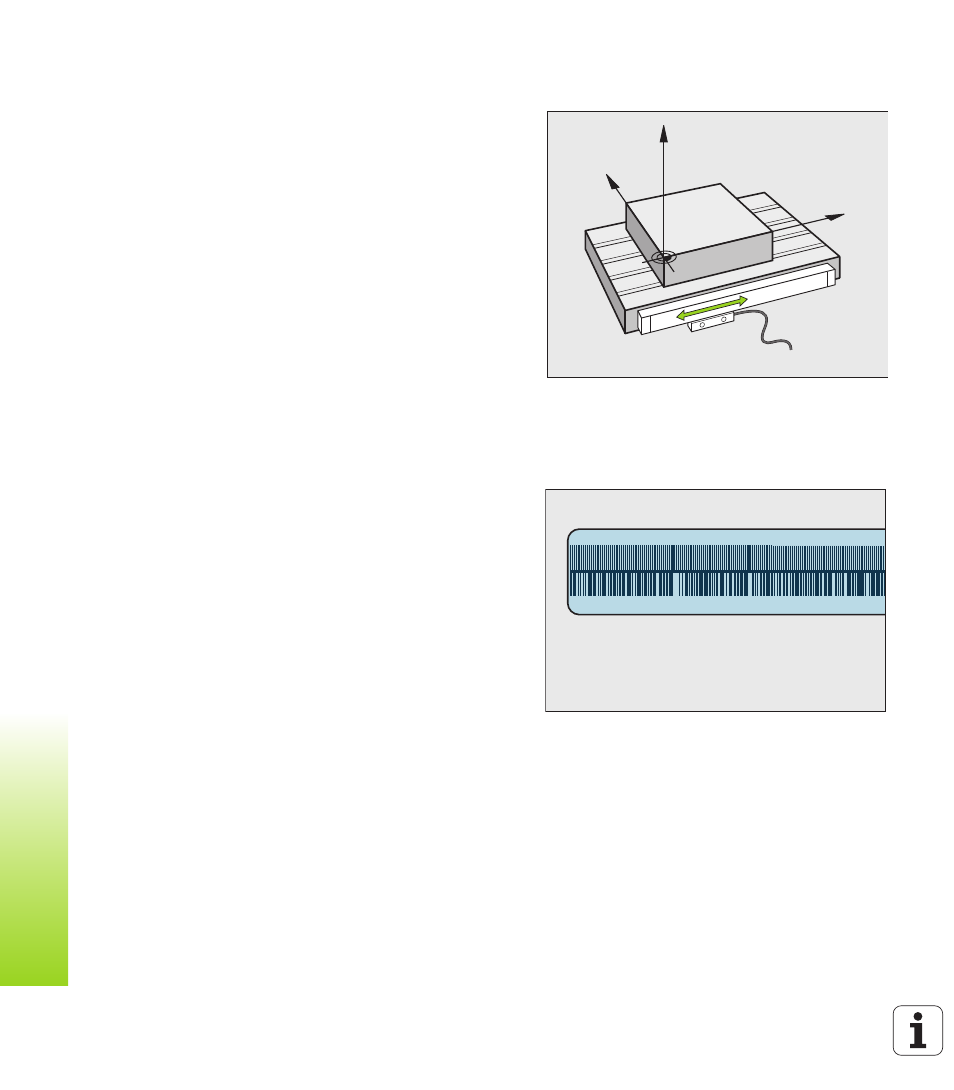

рис. I.7 Датчик линейных перемещений,

например, для оси X

Y

X

Z

рис. I.8 Шкала абсолютного датчика линейных

перемещений
