Датчики с интерфейсом EnDat 2.2:
U
В форме отображается электронная табличка подключенного
датчика:
формат передачи, период сигнала, шаг измерения,
различаемое количество оборотов, идентификационный и
серийный номера.
U
При нажатии Softkey DIAGNOSIS открывается форма,
показывающая функциональные расурсы:
Инкрементальная дорожка (INC Incremental track)
Абсолютная дорожка (ABS Absolute track)
Формирование значения позиции
U
С помощью Softkey ALARMS вы можете просмотреть, какие
сигналы тревоги поддерживает подключенный датчик и
появлялись ли ошибки. Цветной квадратик перед
соответствующим сигналом тревоги показывает состояние:
Серый означает, что подключенный датчик не поддерживает
этот сигнал тревоги
Белый означает, что подключенный датчик поддерживает
этот сигнал тревоги и эта ошибка еще не возникала
Черный сигнализирует о том, что эта ошибка возникала.
U
Нажмите Softkey WARNINGS чтобы проверить, какие
предупреждения поддерживает подключенный датчик и
появлялись ли эти предупреждения. Цветной квадратик перед
соответствующим предупреждением показывает состояние:
Серый означает, что подключенный датчик не поддерживает
это предупреждение
Белый означает, что подключенный датчик поддерживает
это предупреждение и оно еще не возникало
Черный сигнализирует о том, что это предупреждение
возникало.
U
Напряжение питания
U
Проверьте величину отображаемого напряжения питания на
входе измерительного датчика X1. Оно должно быть примерно
равно 5 V, чтобы при более длинном кабеле уровень
напряжения на датчике соответствовал необходимым по
спецификации 5 V ± 5 %.

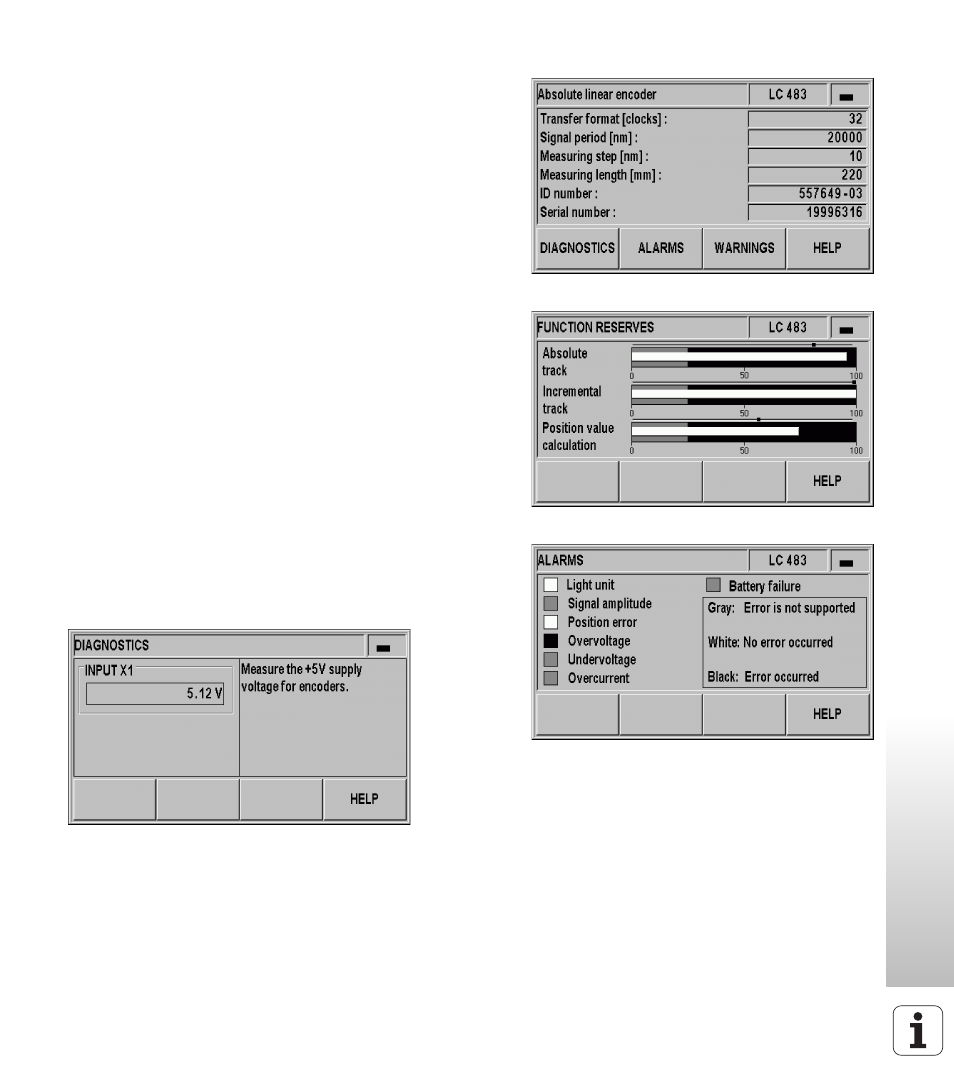

рис. II.40 Тест датчика с интерфейсом EnDat 2.2
рис. II.41 Тест датчика с интерфейсом EnDat 2.2
рис. II.42 Тест датчика с интерфейсом EnDat 2.2
рис. II.43 Напряжение питания
