54
II Ввод в эксплуатацию, технические параметры
II.2
Настройки
систе
мы
U
Биты данных в поле DATA BITS устанавливается с помощью
Softkey 7/8
равными 7 или 8
U
Стоп-биты в поле STOP BITS устанавливается с помощью
Softkey 1/2 равными 1 или 2
U
Поле PARITY с помощью Softkey можно установить NONE,
EVEN или ODD.
U
В поле OUTPUT TAIL задается количество возвратов каретки,
посылаемое в конце передачи. По умолчанию в этом поле
задан 0. С помощью клавиатуры вы можете установить любое
целое положительное значение от 0 до 99.
Информацию о подключении кабеля, о распайке разъема, приеме
и передачи данных, а также о удаленном управлении смотри
„Интерфейс данных” на странице 60
.
Настройки последовательного порта сохраняются при
выключении ND 280.

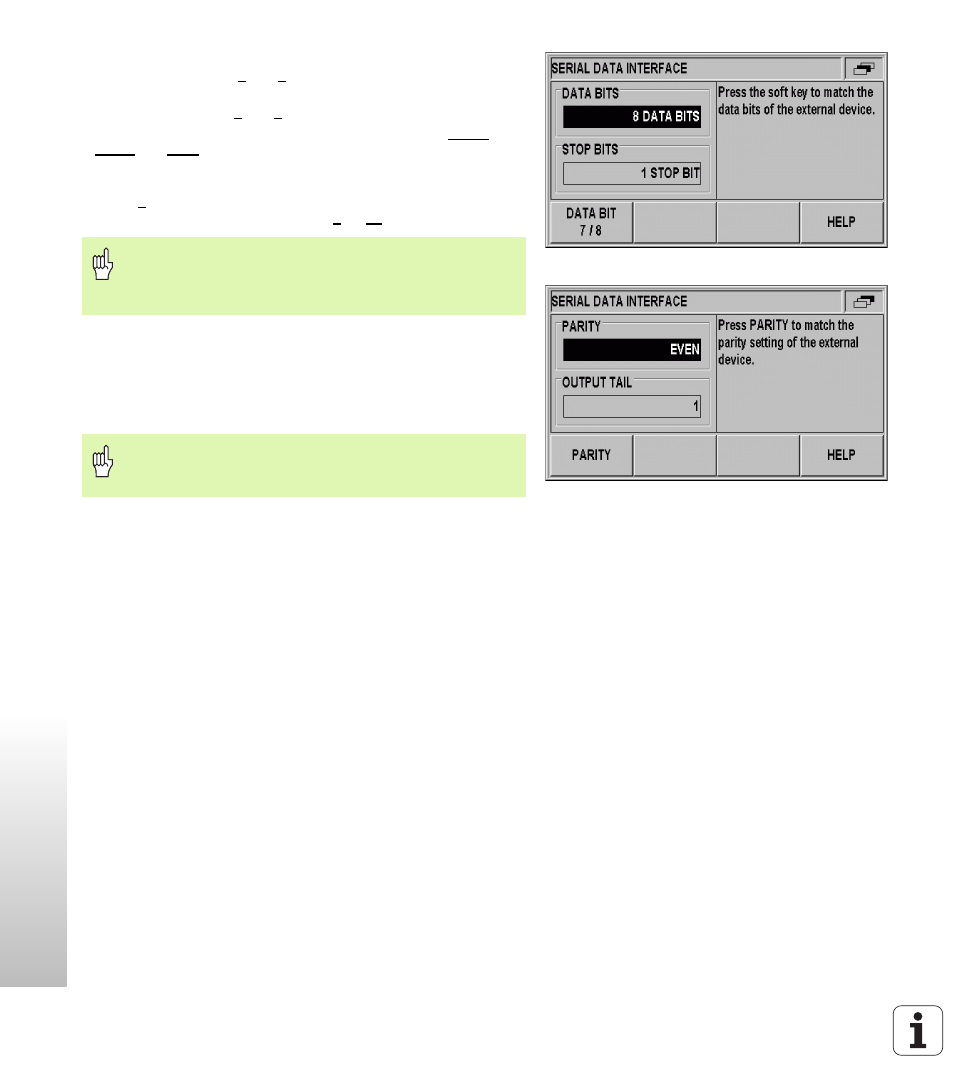

рис. II.34 Интерфейс данных: ввод параметров
рис. II.35 Интерфейс данных: ввод параметров
Для активации или деактивации последовательного
порта не существует параметра. Данные передаются в
последовательный порт по сигналу готовности
внешнего устройства!
Данные передаются в следующей
последовательности: старт-бит, биты данных, бит
четности, стоп-биты.
