56
II Ввод в эксплуатацию, технические параметры
II.2
Настройки
систе
мы
Тест датчика обратной связи
С помощью этого теста можно проверить сигналы интерфейса
11 µA и 1 V, EnDat 2.2-интерфейса.
Датчики с интерфейсом 11 µA или 1 V:
U
Как только вы начнете перемещать датчик, ND будет
представлять сигналы каналов A и B графически в виде фигур
Лиссажу (смотри рис. II.38) и показывать амплитуду, симметрию
и смещение фаз.

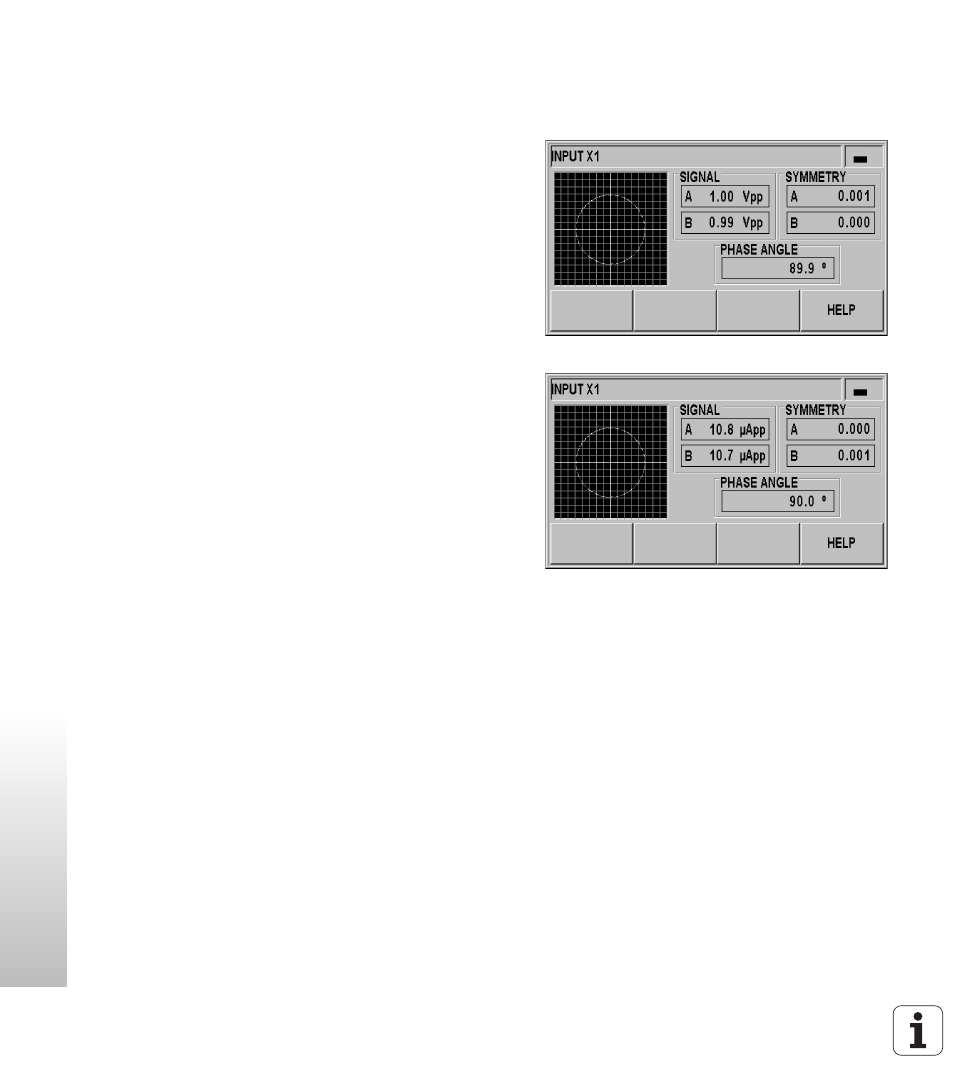

рис. II.38 Тест датчика с интерфейсом 1 Vss
рис. II.39 Тест датчика с интерфейсом 11 µA
