ND 280 13
I.2
Основы
по
зициониров
ания
I.2 Основы позиционирования
Точки привязки
Чертеж детали задает определенную точку детали (в
большинстве случаев ее угол) в качестве абсолютной точки
привязки, но иногда задается одна или несколько
дополнительных точек в качестве относительных точек привязки.
При установке точки привязки ей присваивается начало
абсолютной или относительной системы координат. Выверенная
по осям станка заготовка устанавливается в определенное
положение относительно инструмента, а индикация осей
устанавливается в ноль или на соответствующее значение
положения.

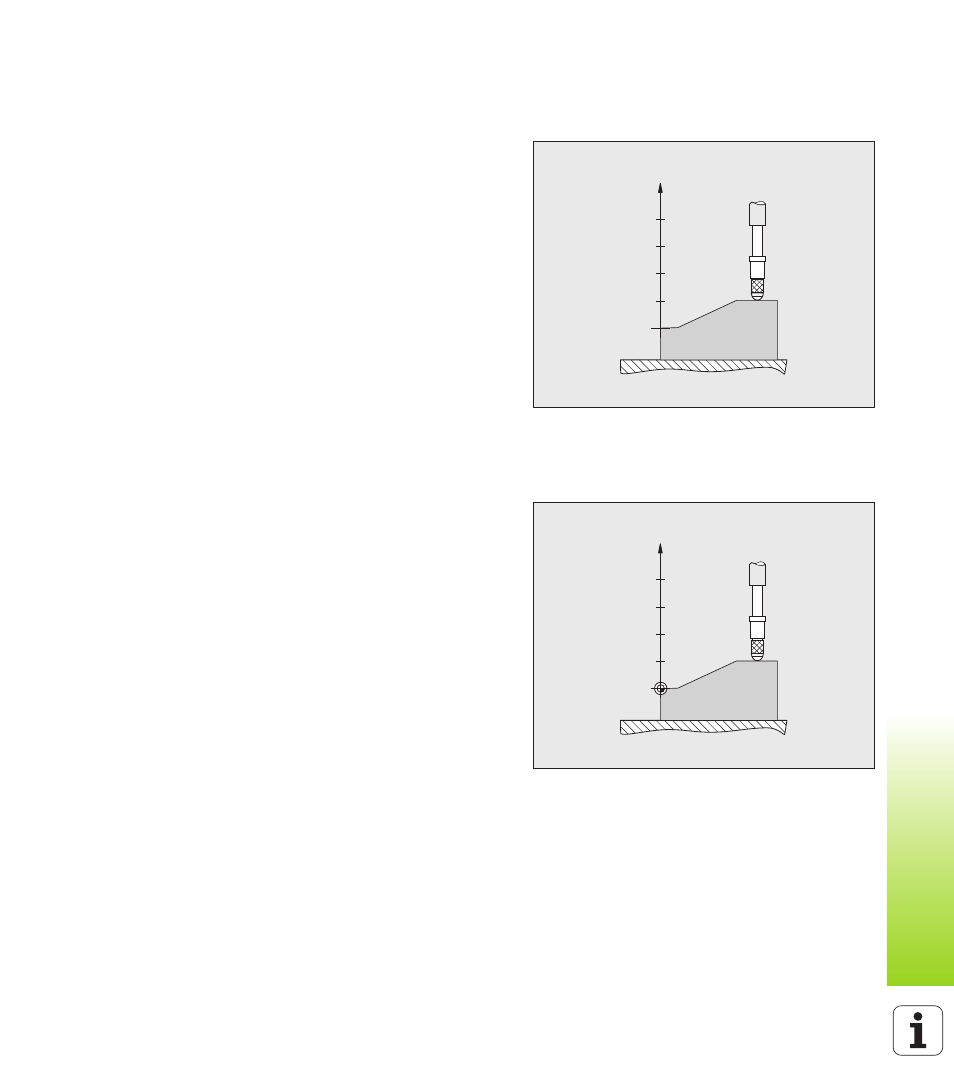

рис. I.2 Измерительный щуп с неустановленной
точкой привязки: неизвестное
соотношение между позицией и
измеренным значением
рис. I.3 Измерительный щуп с установленной
точкой привязки: известное соотношение
между позицией и измеренным
значением
?
Z
?
?
?
?
0
Z
10
20
30
40
