12
I Работа с устройством цифровой индикации ND 280
I.1
У
стройств
о
цифров
о
й
индикации
ND 280
I.1 Устройство цифровой
индикации ND 280
Устройство цифровой индикации ND 280 производства
HEIDENHAIN может применяться на измерительных установках,
устройствах для проверки и юстировки, а также для решения
задач автоматизации и простых задач позиционирования для
одной управляемой вручную оси.
К ND 280 можно подключить датчики линейных или угловых
перемещений, датчики вращения или измерительные щупы
производства HEIDENHAIN с выходным интерфейсом 11 µA
SS
,
1 V
SS
или EnDat 2.2.
ND 280 предоставляет в ваше распоряжение следующие
функции:
Многоязычное меню, язык выбирается пользователем
Поиск референтных меток для датчиков с кодированными или
единичными метками
Отображение длины или угла
Режим остаточного пути и фактического значения
Две точки привязки
Масштабирование
Секундомер
Функция обнуления или установки точки привязки
Компенсация линейной или нелинейной погрешности для
компенсации погрешности оси
Для передачи данных, измеренных значений или параметров
конфигурации в ПК или на принтер в вашем распоряжении
находятся два последовательных порта: вы можете
передавать данные или через интерфейс V.24/RS 232-C или
через USB Тип B (UART). Также через последовательный
порт возможно обновление ПО.
Функции диагностики для проверки датчика, клавиатуры,
монитора и питающего напряжения
Встроенная система помощи поможет вам при работе с
данным устройством.

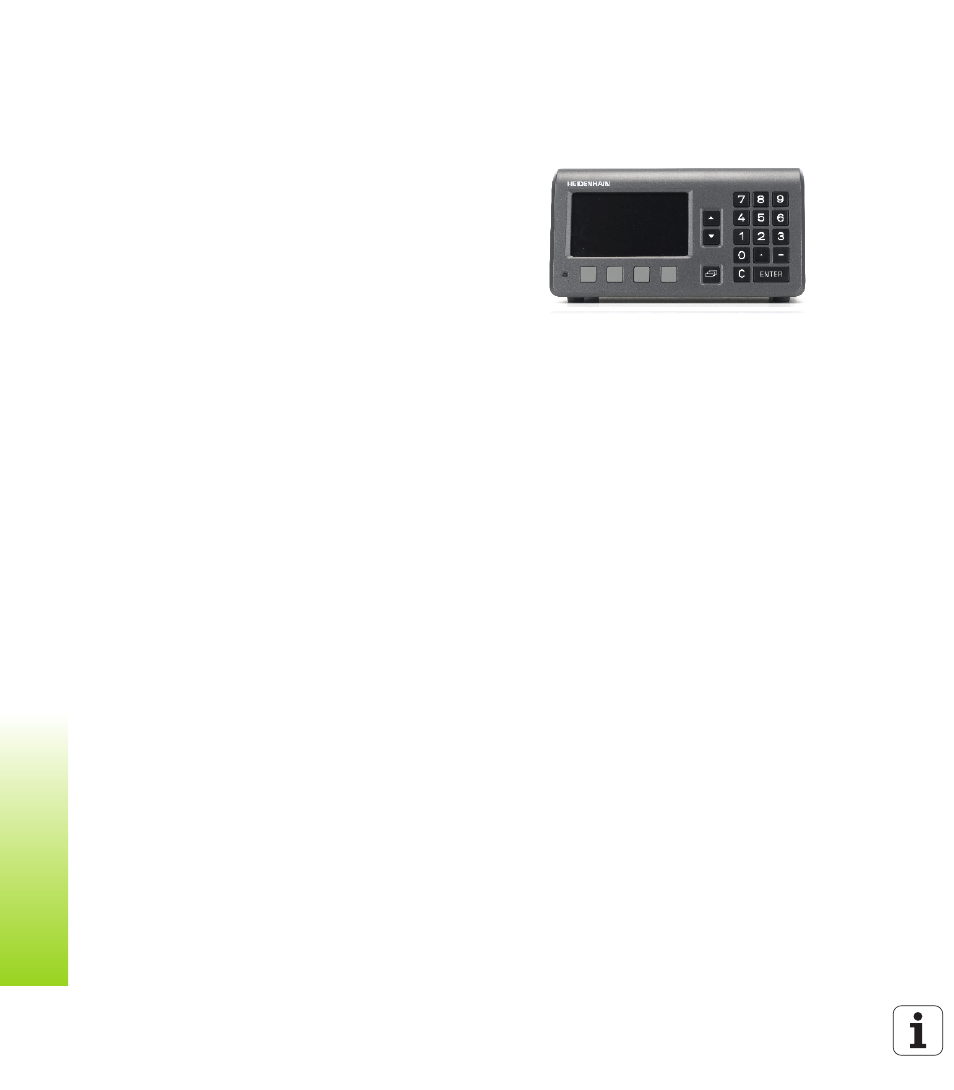

рис. I.1 ND 280
