Установка в новое место
Вырежьте установочное отверстие с шириной 11.9 дюймов (302 мм) и высотой 9 дюймов (228 мм) .
Размеры указаны на Рисунок 77. Прикрепите IDP-1200 к монтажной панели в соответствии с
инструкцией Крепление IDP-1200.

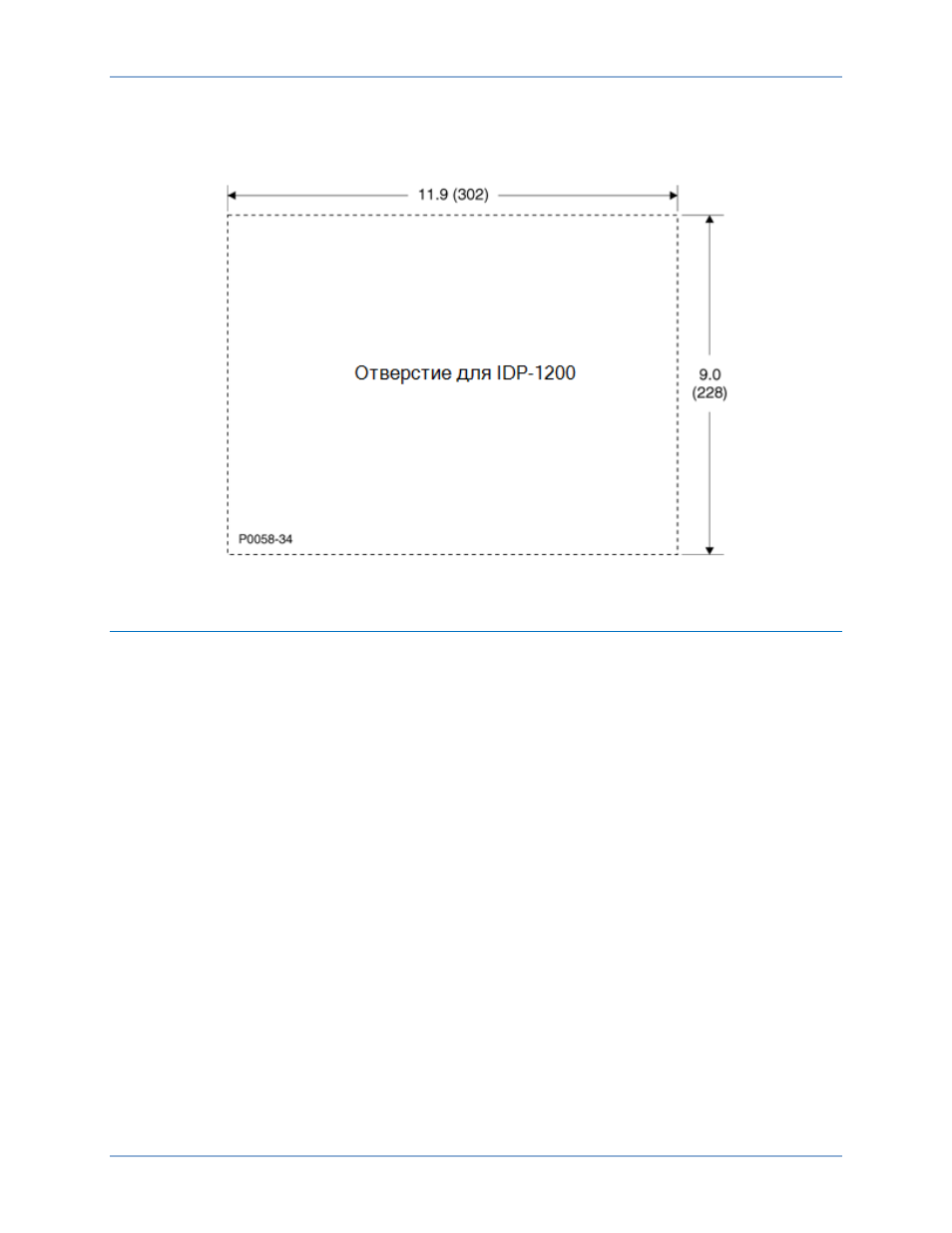

Рисунок 77. Монтажное отверстие для новой установки панели IDP-1200
Установка Ethernet коммутатора
При установке панели IDP-1200 существующий коммутационный адаптер используемый с панелью
PanelMate
должен быть демонтирован и заменен Ethernet коммутатором. Коммутатор должен быть
установлен внутри корпуса систему IDP-1200. Подключайте себе Ethernet коммутатор в
соответствии с прилагаемым к нему руководством по эксплуатации.
Установка
IDP-1200
