Параметры системы управления и системы генератора рассматриваются и контролируются
интерактивными экранами, отображаемыми IDP-1200. Экраны организованы по функциям.
Навигация между экранами и управления функциями достигаются путем нажатия кнопки, которые
расположенны на экранах IDP-1200.
В данном разделе отображены и описаны экраны панели IDP-1200. Внешний вид экраном и
отображаемая на них информация могут меняться в зависимости от количества каналов
регулирования и силовых мостов используемых в каждой конкретной системе.
Начальный экран

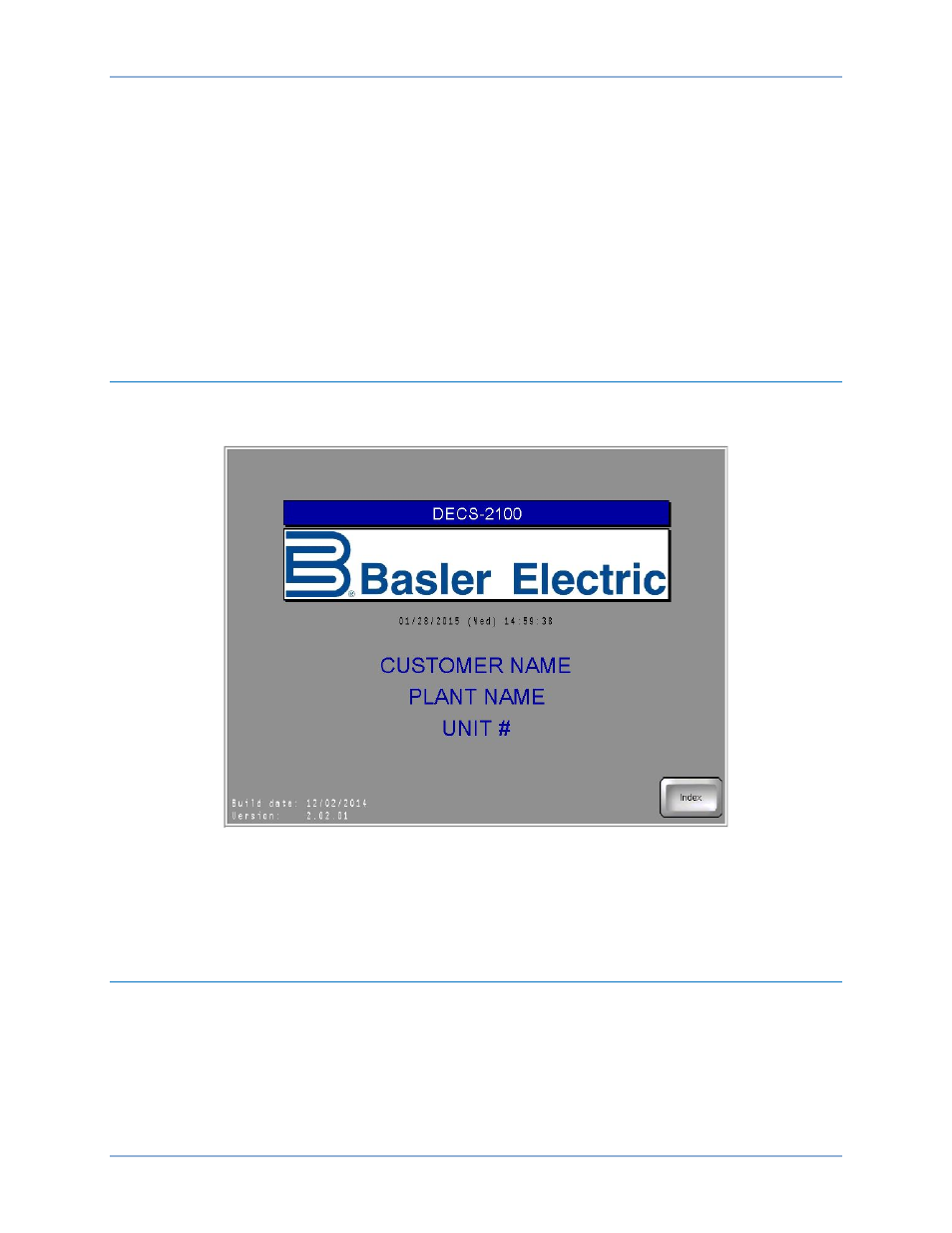

Начальный экран (Рисунок 33) отображается при включении питания IDP-1200. Начальный экран
показывает количество каналов в системе управления, и версию прошивки IDP-1200.
Рисунок 33. Начальный экран
Кнопка список
В большинстве экранов есть кнопка «Список», которая при нажатии, допускает к экрану общего
списка. Экран «Общий» обеспечивает быструю навигацию в любой другом экране IDP-1200 .
Перечень экранов и кнопок
На большинстве экранов расположена кнопка «Список экранов», которая открывает перечень всех
доступных для просмотра экранов панели и дает возможность перейти к их просмотру (изображен
на Рисунок 34). Для перехода к требуемой странице, найдите ее в списке используя клавиши
прокрутки, а затем нажмите кнопку «86» (на этой кнопке отображается номер той страницы на
которую будет осуществлен переход). Полный список экранов панели IDP-1200 приведен в
таблице 5. Как правило ваша панель IDP-1200 не будет иметь всех перечисленных страниц.
