13

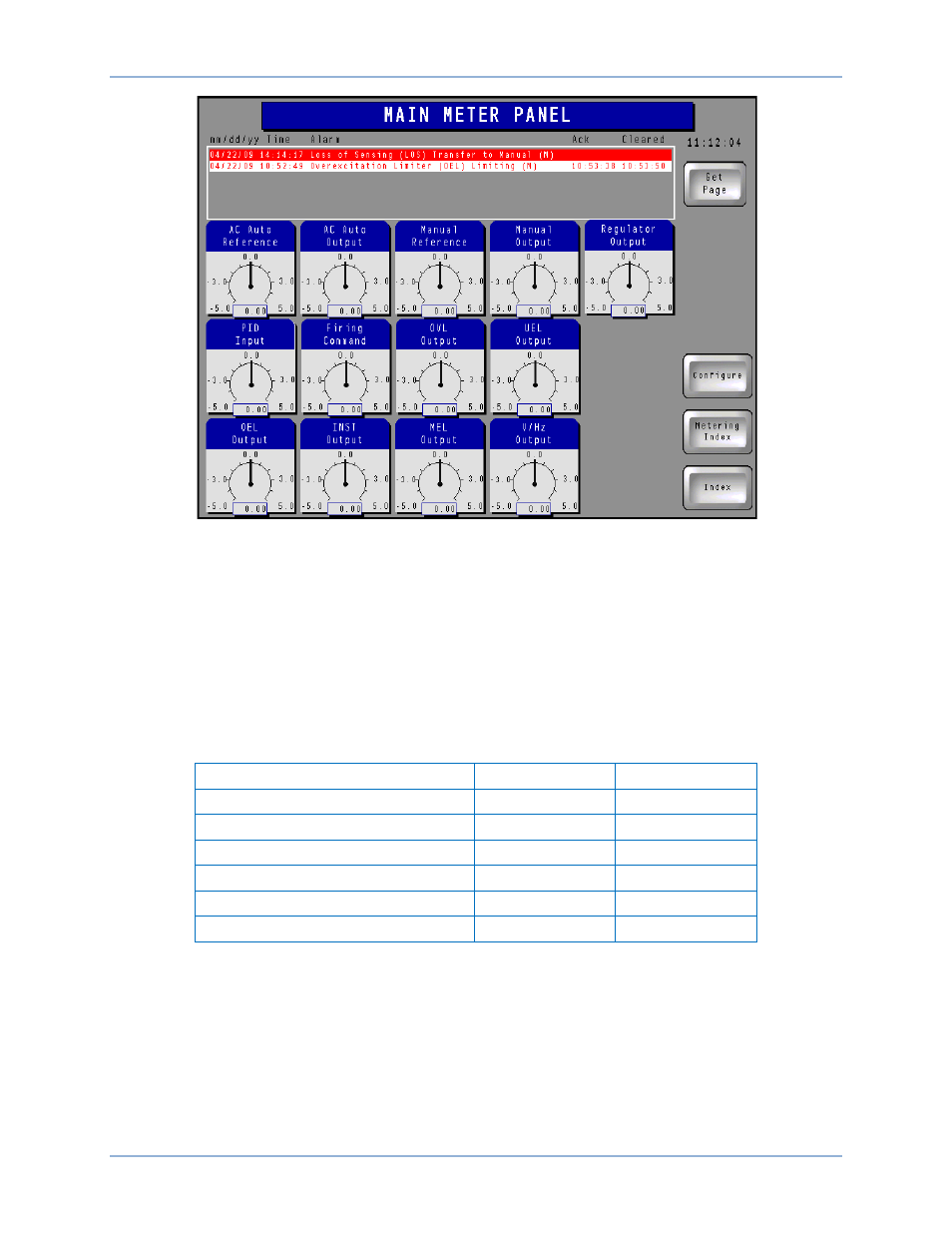

Рисунок 9. Панель основых измерений
Кнопка конфигурирования аналоговых измерений генератора
Нажатие этой кнопки обеспечивает доступ к панели конфигурирования аналогового отображения
измерений (Рисунок 10), на которой устанавливаются пределы для шкал отображения измеряемых
величин. Шкала отображения коэффициента мощности фиксированная и изменение ее пределов
невозможно. Минимальные и максимальные значения шкал можно изменять после нажатия на
соответствующее поле измерений. После нажатия будет отображена экранная клавиатура для
ввода пределов измерений. Нажатие кнопки «Ввод» сохраняет введенные значения. Допустимые
диапазоны максимальных и минимальных значений для измеряемых величин приведены в
Таблица 2. Диапазон параметров измерений
Параметр
Минимум
Максимум
Ток ротора
0
10000
Напряжение ротора
–1500
1500
Ток статора
0
30000
Напряжение статора
0
30000
Активная мощность
–1500
1500
Ретивная мощность
0
1500
