9437273990 Вер С1
69

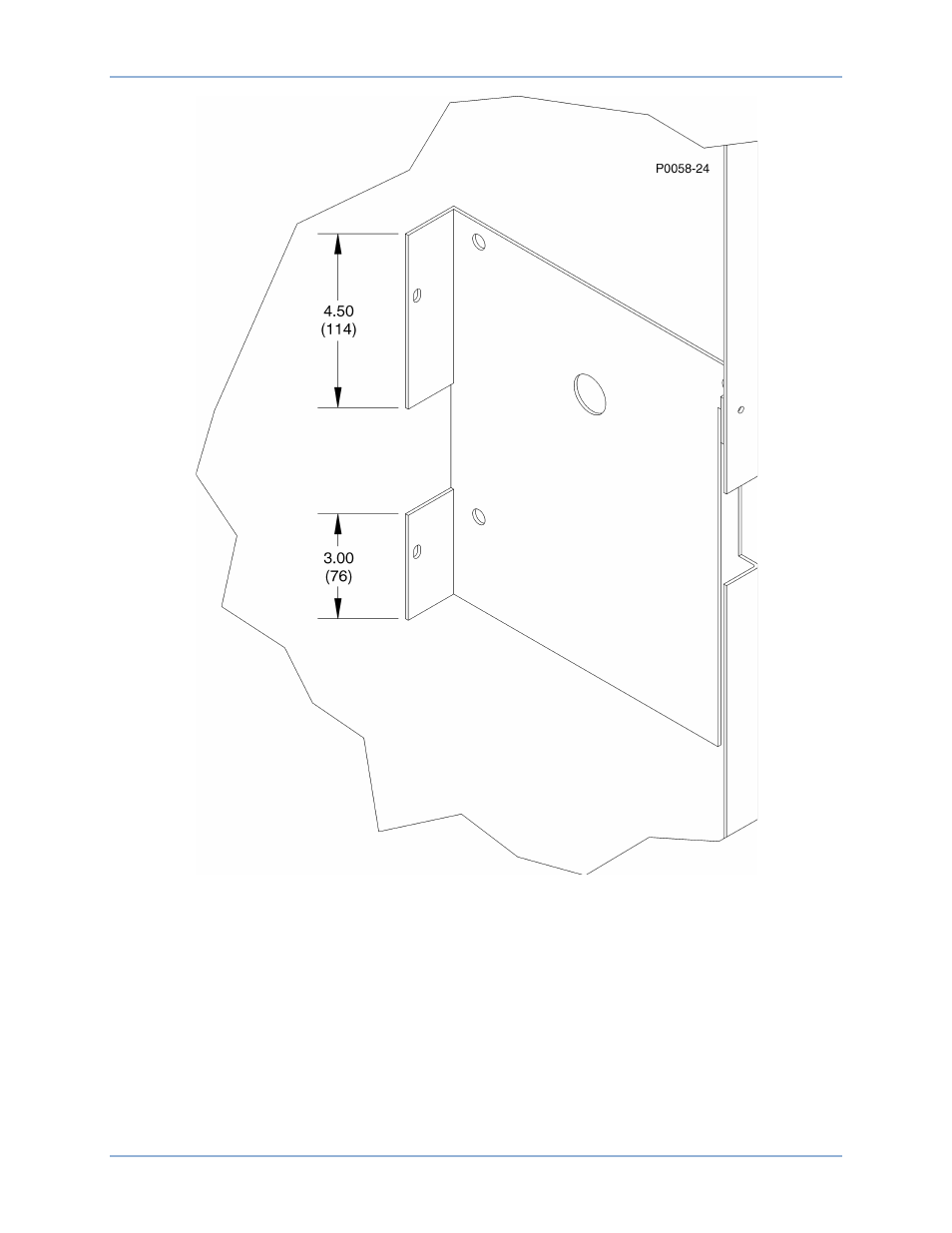

Рисунок 67. Размеры ребер жесткости
7.
Используя размеры указанные на Рисунок 68 увеличьте вырез на двери для большей
панели IDP-1200. Также используя размеры, указанные на Рисунок 68 просверлите новые
отверстия для переноса монтажного упора (показано на Рисунок 682).
8.
Закрепите все детали на двери как показано на Рисунок 69. Используйте винты,
выкрученные во время операций 4,5. Установите резиновую втулку.
IDP-1200
Установка
