Подготовка к монтажу—Система имеющая левостороннюю дверь
Данная процедура применима только к шкафу имеющему левостороннюю дверь. Если у вас
система с правосторонней дверью смотрите раздел Подготовка к монтажу—Система имеющая
правостороннюю дверь.
1.
Выведите систему возбуждения из работы и полностью обесточте ее.
2.
Откройте дверьшкафа и ослабьте винт крепящий откидной дисплей и монтажный
кронштейн.
3.
Открутите гайти крепящие дисплей к монтажной кронштейну и снимите панель диспля.
4.
Отсоедините монтажный кронштейн от шарнирного соденинение открутив три винта
показанные на Рисунок 66 (элемент А). Сти винты длябудущего использования.

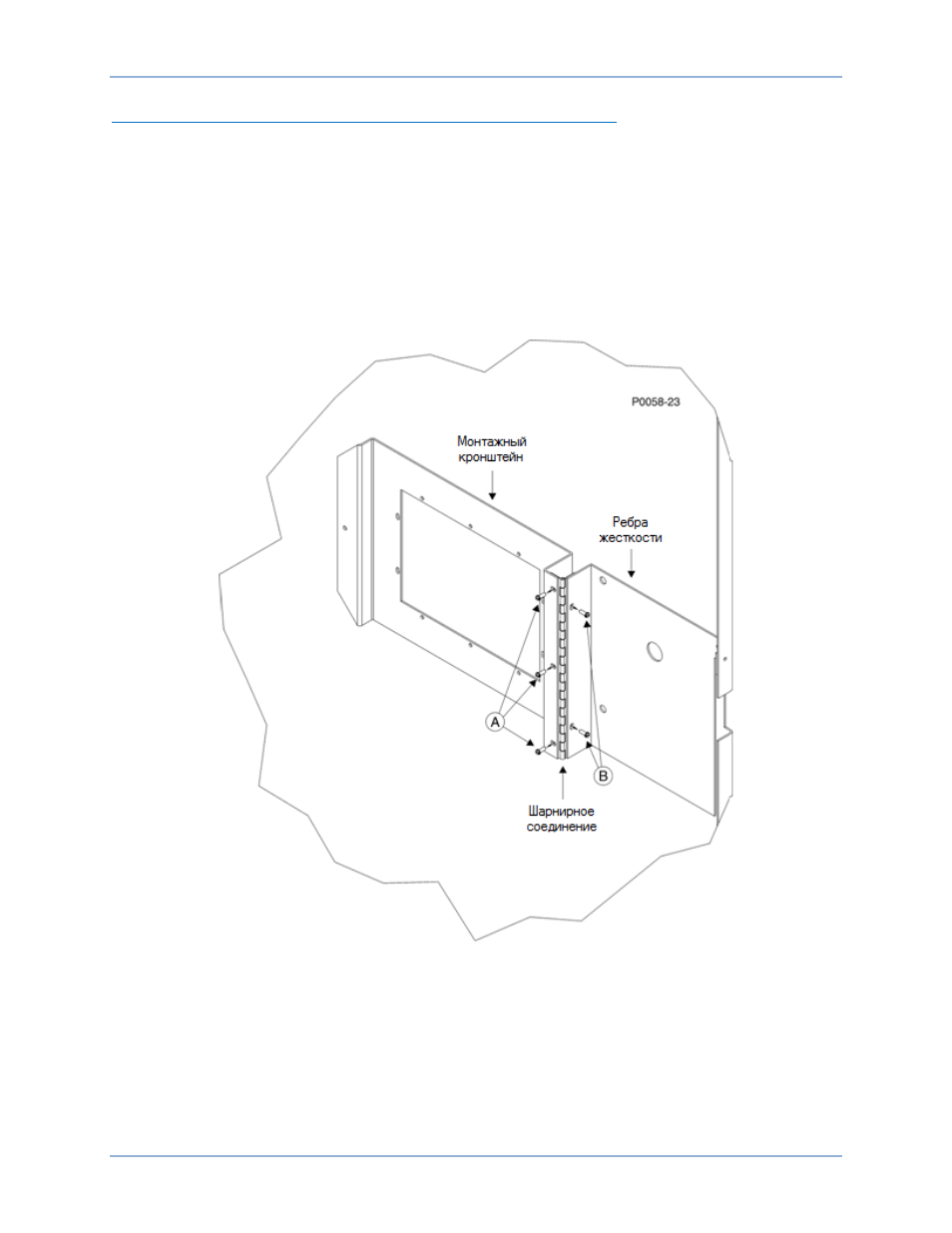

Рисунок 66. Демонтаж кронштейна и шарнирного соединения панели
5.
Отделите шарнирное соединение от ребра жесткости удалив два винта отображенные на
Рисунок 66 (элемент В). Сохраните эти винты для будущего использования.
6.
Сделайте вырез в ребре жесткости в соотвествии с Рисунок 67.
