Кривые ограничителей
Данный экран отображает кривую ОВМ генератора (в относительных единицах). Горизонтальное
отображение кривой показано на Рисунок 32. Также доступно и вертикальное отображение. Для
корректного отображения кривой должны быть указана версия прошивки системы управления и на
экране «Конфигурация кривой ограничителя» должен быть выбран модуль управления
возбуждением. Это можно сделать после нажатия на кнопку настройки.

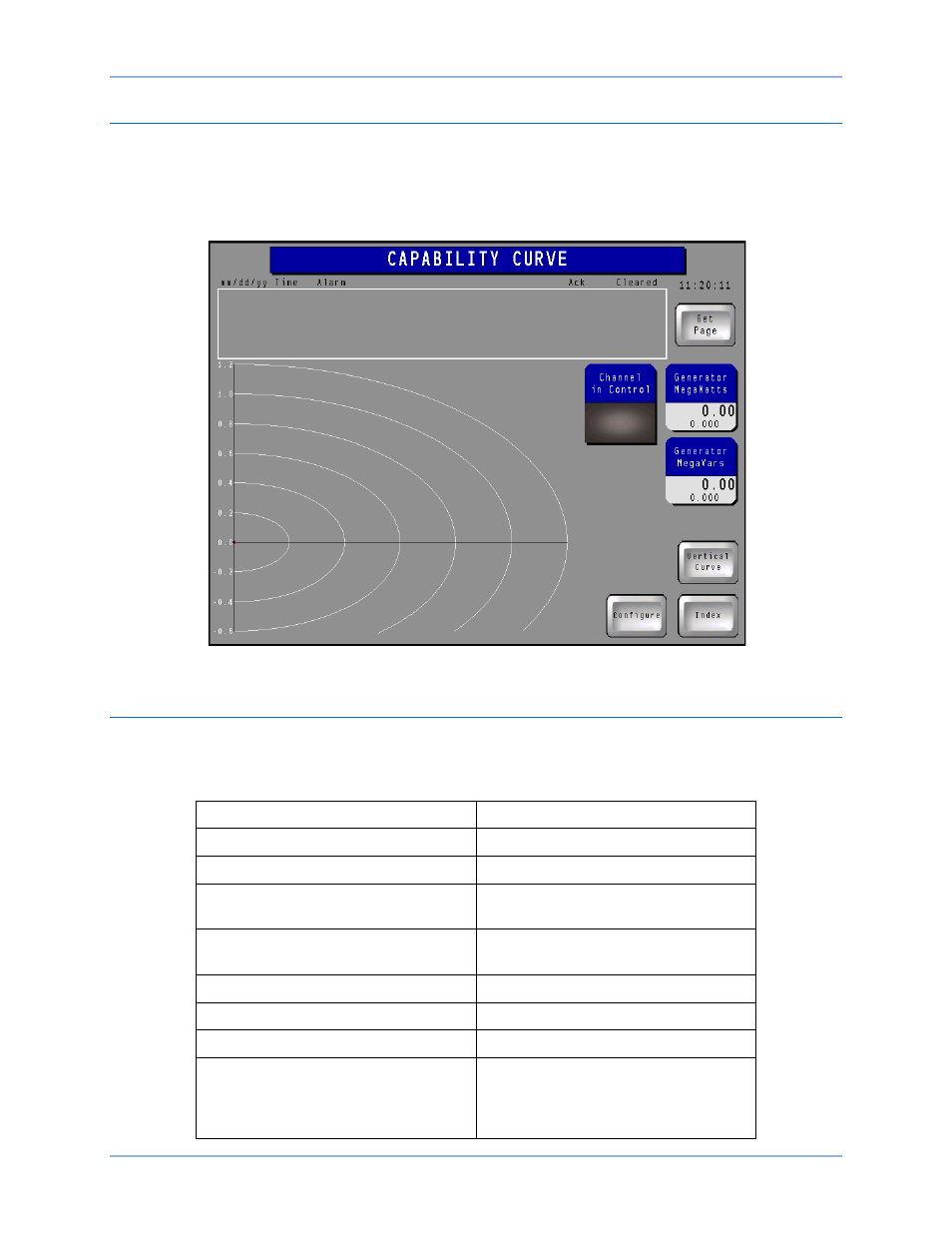

Рисунок 32. Экран кривой мощностей
Список задач
Таблица 3 отображает список основных задач и экранов панели IDP-1200 предназначенных для их
решения
Таблица 3. Задачи и экраны, перекрестные ссылки
Задача
Экран
Включение силового выключателя
Управление (30)
Начальное возбуждение
Включается автоматически
Переход между ручным и
автоматическими режимами
Управление (30)
Изменение уставки напряжения
Управление (30)
Реактивная мощность (29)
Переход между каналами
Управление переходами (26)
Смена режима управления (м/д)
Управление (30)
Просмотр сигнализации
Любой экран
Подтверждение
предупредительных сигналов
Аварийные и предупредительные
сигналы – Активные (8)
Аварийные и предупредительные
сигналы – История (9)
