17
Кнопка конфигурирования трендов
Нажатие этой кнопки переводит пользователя к экрану конфигурирования трендов показанному на
Рисунок 15. Для отображения могут выбраны до 12 параметров каждого канала системы ECS2100
(выбор производится путем нажатия кнопок запись данных или запись графика). Нажатие кнопки
Длительность дает доступ к экранной клавиатуре на которой может быть выбрана длительность
графика. Записано может быть до 2400 точек данных электрических параметров и до 1000 точек
данных температурных параметров. На легенде отображены цвета соответствующие каждому
параметру.

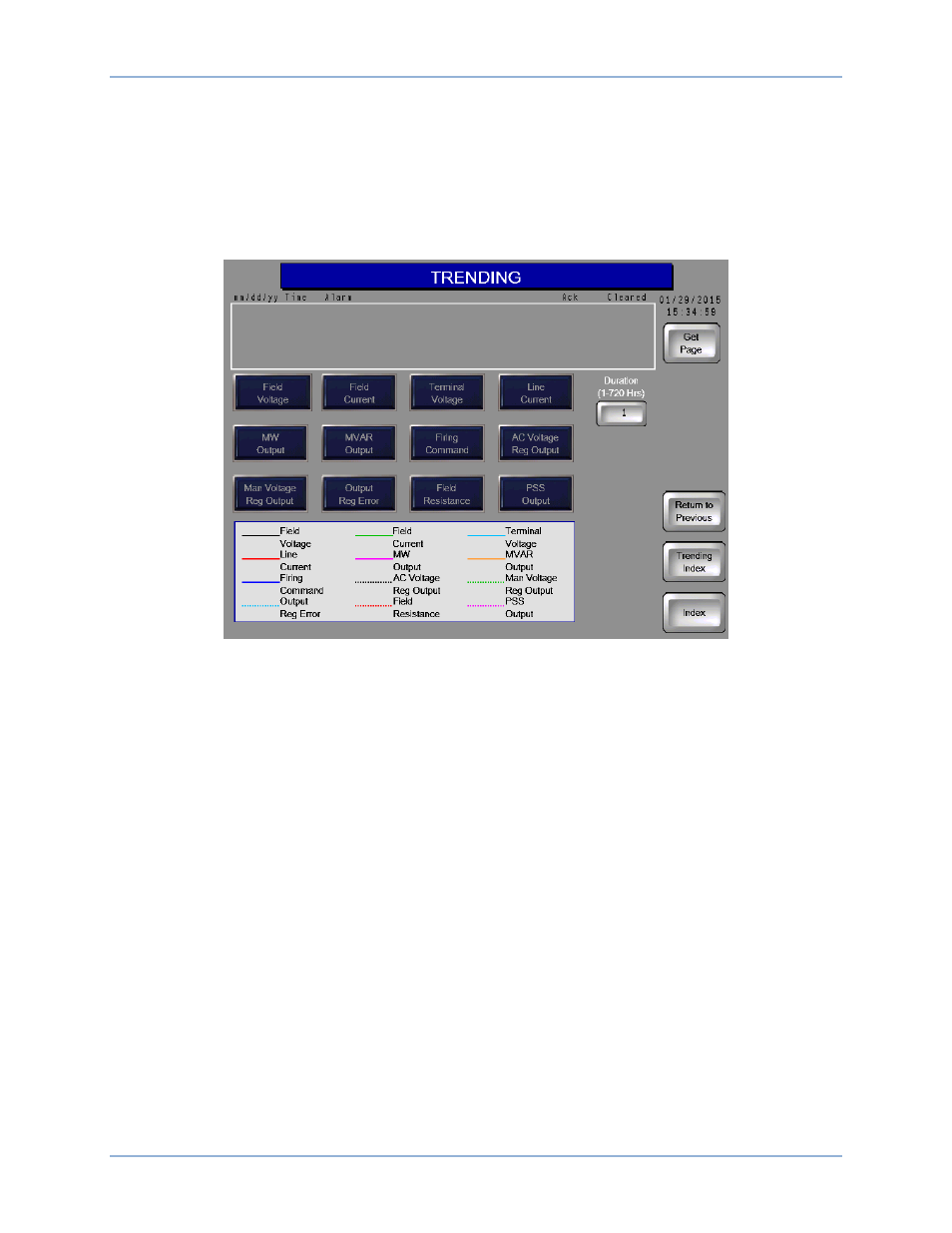

Рисунок 15. Экран конфигурации трендов измерений
Кнопки данных трендов
Нажатие этих кнопок открывает экран соответствующего тренда (основного канала или резервного
канала ). На Рисунок 16 показан экран трендов основного канала; экран трендов резервного
канала выглядит аналогично.
