Кнопка конфигурирования аналоговых измерений
Нажмите кнопку «Перечень измерений» и перейдите на экран конфигурирования аналоговых
измерений (Рисунок 8), который позволит установить пределы измерений аналоговых величин на
основной, резервной и контролирующей измерения панелях. Изменение пределов минимума и
максимума осуществляется нажатием на соответствующую кнопку на экране. После нажатия будет
отображена цифровая клавиатура для вода числовых значений. Значения вводятся в
относительных единицах и могут быть изменены в пределах от -5,00 до 5,00. Нажмите кнопку
«Ввод», чтобы сохранить введенные данные.

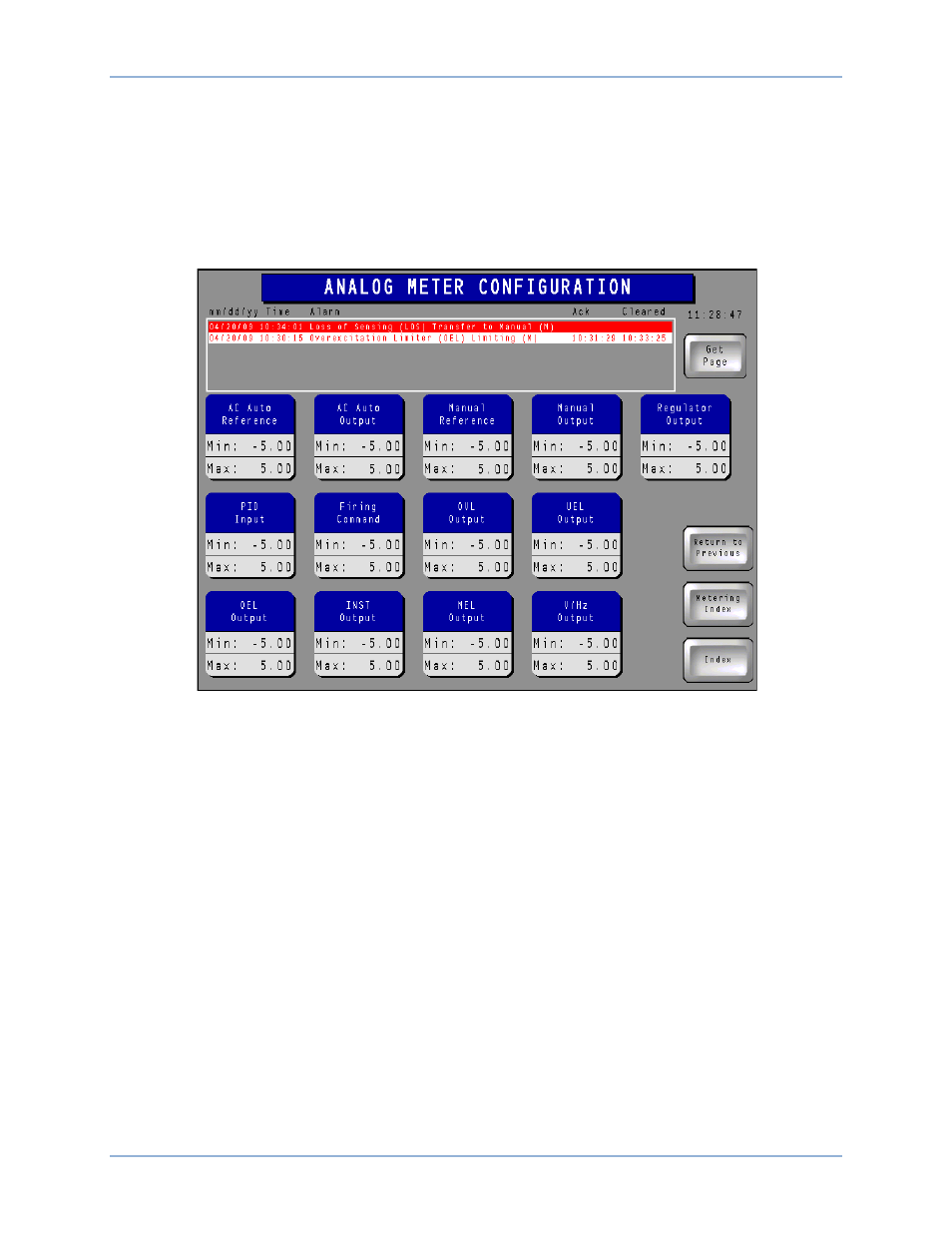

Рисунок 8. Экран конфигурирования аналоговых измерений
Кнопки основного, резервного и контролирующего аналогового измерителей
Нажатие одной из кнопок на экране перечня измерений перенаправляет пользователя на экран
отображения измерений (Рисунок 9). На рисунке отображена только главная панель измерений.
Резервные измерения и измерения контролирующего устройства выглядят аналогично. Значение
каждого измеряемого параметра отображается на аналоговой шкале и в цифровом формате.
Минимальные и максимальные значения устанавливаются на экране конфигурирования
измерений.
