49
Каждый экран с графиком имеет кнопки используемые для перемещения вперед и назад по линии
тренда, а также увеличения и уменьшения масштаба отображения. Отображаемые параметры
выбираются на экране конфигурирования трендов. Кнопка отображения легенды служит для
просмотра легенды с указанием цветов и типов линий используемых в графике. Кнопка
копирования на USB служит для экспортирования данных на USB носитель подключенный к
панели (данные экспортируются в csv формате (разделители запятые)).
Кнопки трендов температуры и данных
Данные кнопки открывают для просмотра список данных температуры силовых мостов.
Информация на этих экранах представлена в той же форме что и информация на экранах трендов
электрических параметров системы управления.
Ограничители и аварийные сигналы
На данном экране (Рисунок 49) отображены состояния ограничителей и аварийных сигналов:
• Ограничитель перевозбуждения (OEL)
• Ограничитель В\Гц (HXL)
• Перенапряжение (OVL)
• Мгновенные значения (INST)
• Потеря возбуждения (MEL)
• Ограничитель минимального возбуждения (UEL)
• Потеря измерительных цепей (LOS)
• Внешний сигнал блокировкиt (86)
• Перегрев трансформатора (OTT)
• Неисправность всех вентиляторов охлаждения (LBF)
Нажатие кнопки Аббривеатуры отображает список сокращенных названий экранов ограничителей
и аварийных сигналов.
Состояние ограничителей/аварийных сигналов отображается тремя колонками светодиодов
красных (активно)или черно (неактивно). Также над светодиодами расположены метки основного
канала, резервного канала или контролирующего устройства. Значение красного индикатора
зависит от выбранного списка. Разделы индикации (списки): синхронизация, ограничитель, резерв,
основной и авария.

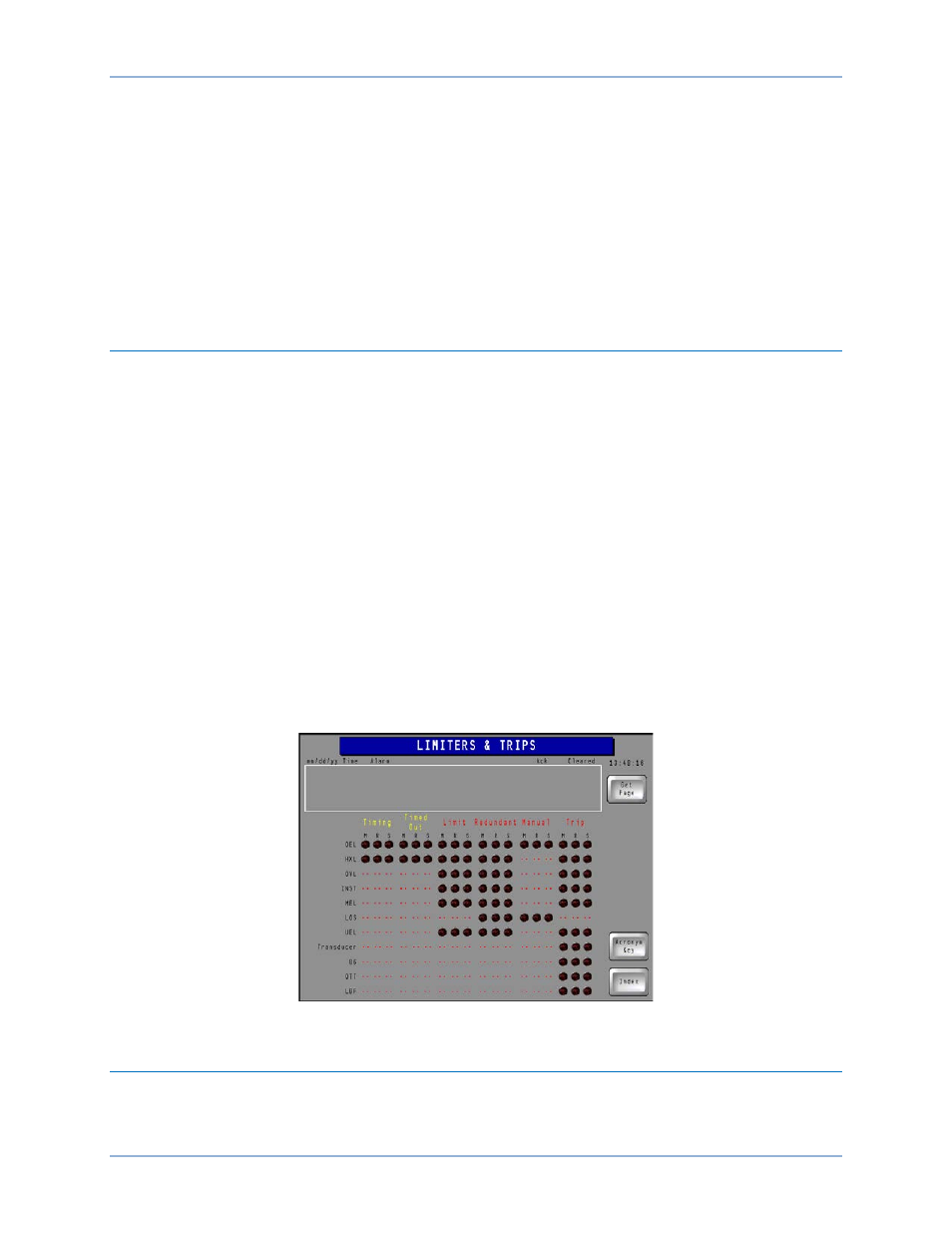

Рисунок 49. Экран ограничитей и аварий
Сигнализация
На экране сигнализации (Рисунок 50) отображены состояния всех предупредительных сигналов
системы управления. Состояние каждого сигнала отображено светодиодом (черным если сигнал
неактивен или красным, если сигнал активен). В зависимости от конфигурации системы каждый
