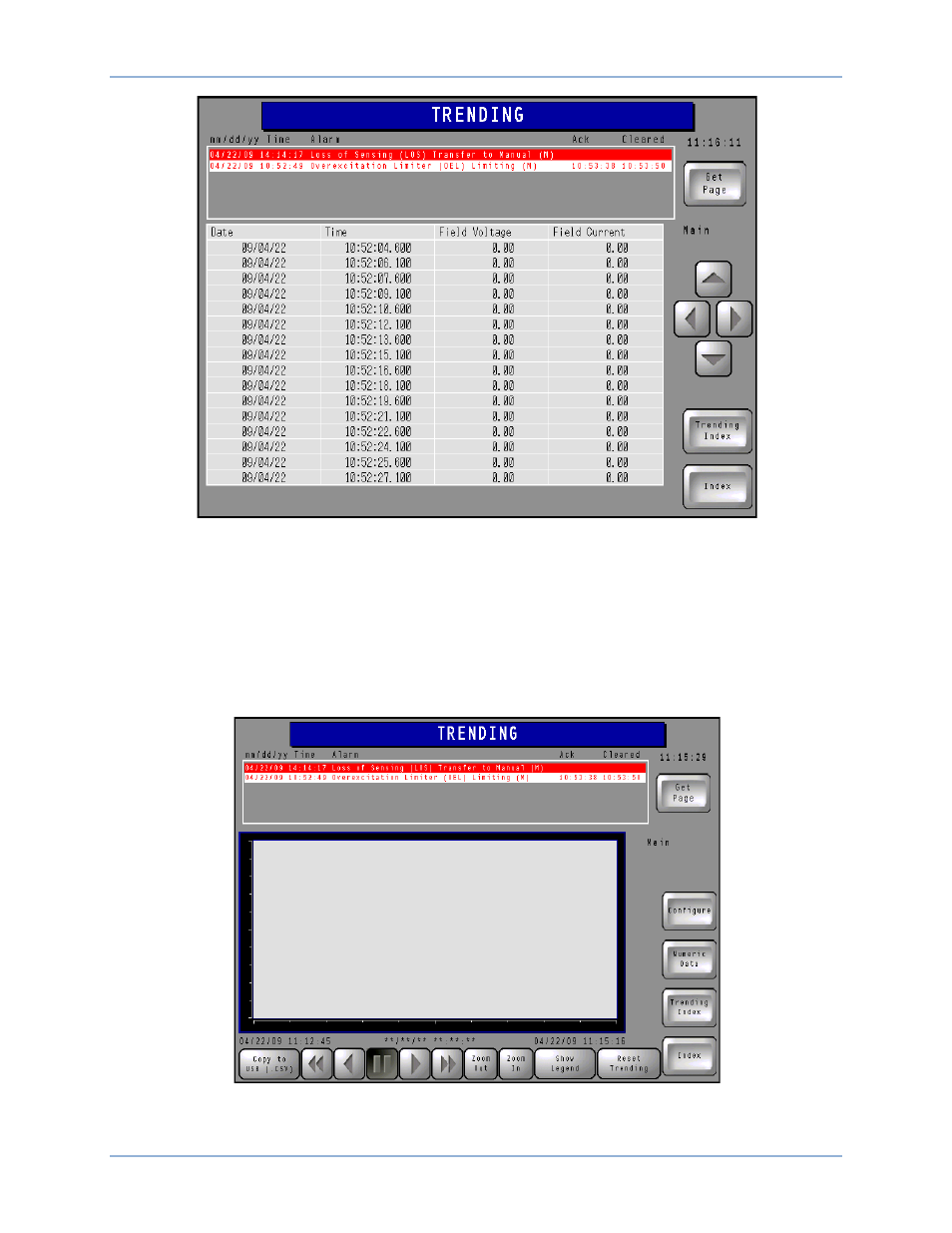

Рисунок 16. Экран трендов основного канала
Перечень данных приведет в таблице вместе с метками даты и времени для каждого ряда данных.
Формат даты ГГ/ММ/ДД. Отображаемые данные выбираются на экране конфигурирования
трендов. Кнопки прокрутки используются для перемещения по списку.
Кнопка графического отображения трендов
Нажатие на экране «Список трендов» этих кнопок открывает экран соответствующего графика
(основного канала или резервного). На Рисунок 17 показан экран для основного канала, экран
резервного канала выглядит аналогично.
Рисунок 17. Экран графиков основного канала
Каждый экран с графиком имеет кнопки используемые для перемещения вперед и назад по линии
тренда, а также увеличения и уменьшения масштаба отображения. Отображаемые параметры
IDP-
1200 Работа с ECS2100 и ECS/RW
