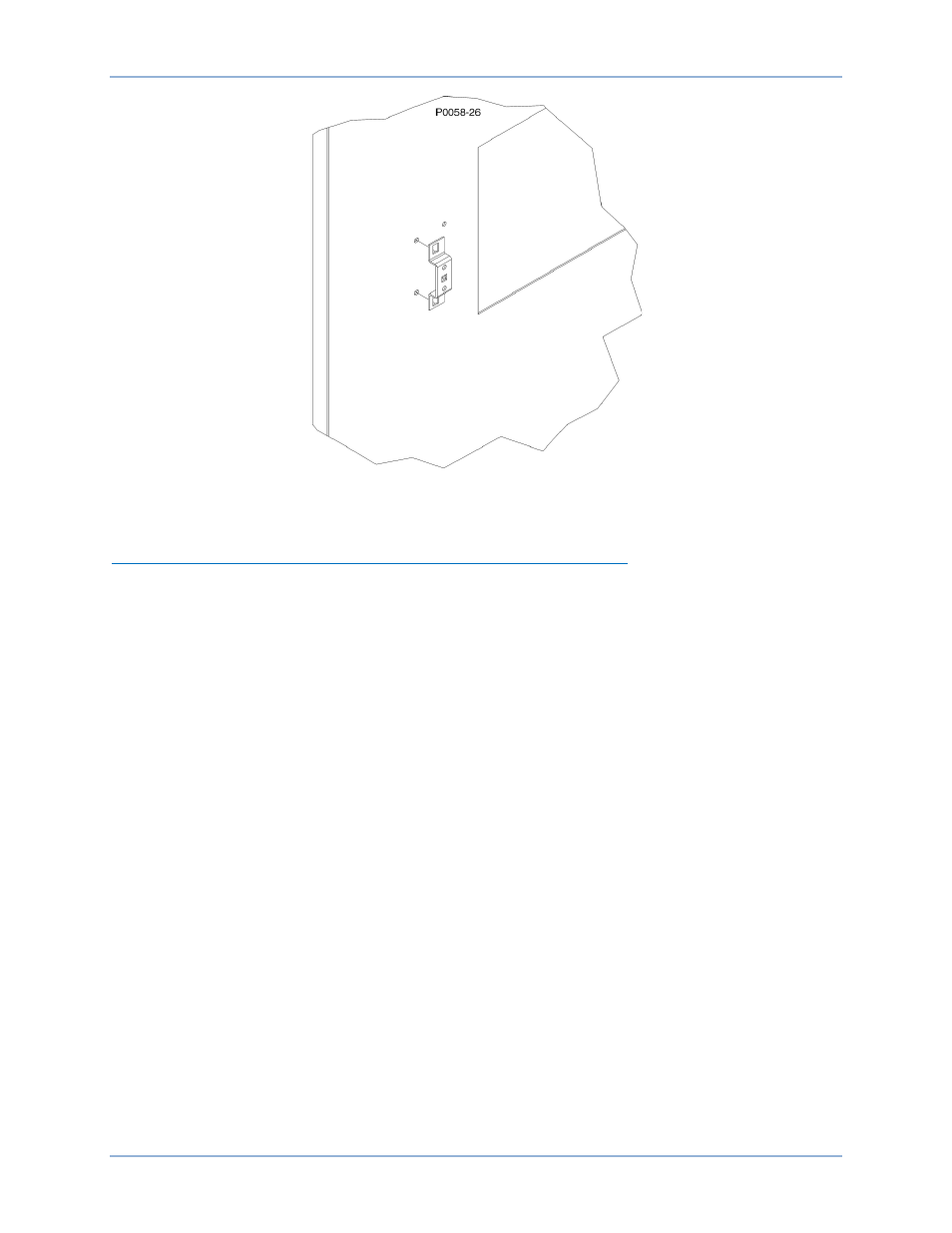

Рисунок 70. Новое расположение монтажного упора на двери
10.
Установите IDP-1200 в монтажный кронштейн путем выполнения инструкции Крепление
IDP-1200.
Подготовка к монтажу – Система имеющая правостороннюю дверь
Следующая процедура применима только к правосторонней двери. Если у вас другая конструкция
двери смотрите Подготовка для установки – Шарнирная дверь на левой стороне.
1.
Выведите систему возбуждения из работы и полностью обесточьте ее.
2.
Откройте дверь шкафа и ослабьте винт прижимающий к двери монтажный кронштейн.
3.
Открутите винты и гайки крепящие панель к монтажному кронштейну и снимите панель.
4.
Отделить монтажный кронштейн от шарнирного соединения открутив три винта как
показано на Рисунок 71 (элемент А). Сохраните винты для будущего применения.
Установка
IDP-1200
