Сигнализация
На экране сигнализации (Рисунок 19) отображены состояния всех предупредительных сигналов
системы управления. Состояние каждого сигнала отображено светодиодом (черным если сигнал
неактивен или красным, если сигнал активен). В зависимости от конфигурации системы каждый
сигнал может иметь метки основного канала, резервного канала или контролирующего устройства.
Активные сигналы также приведены в окне расположенным вверху экрана. Более подробное
отображение сигналов приведено в описании экрана аварийных и предупредительных сигналов.
Путем нажатия кнопок расположенных на экране возможен быстрый переход к экранам списка,
состояния силовых мостов и контроля переходов между каналами.

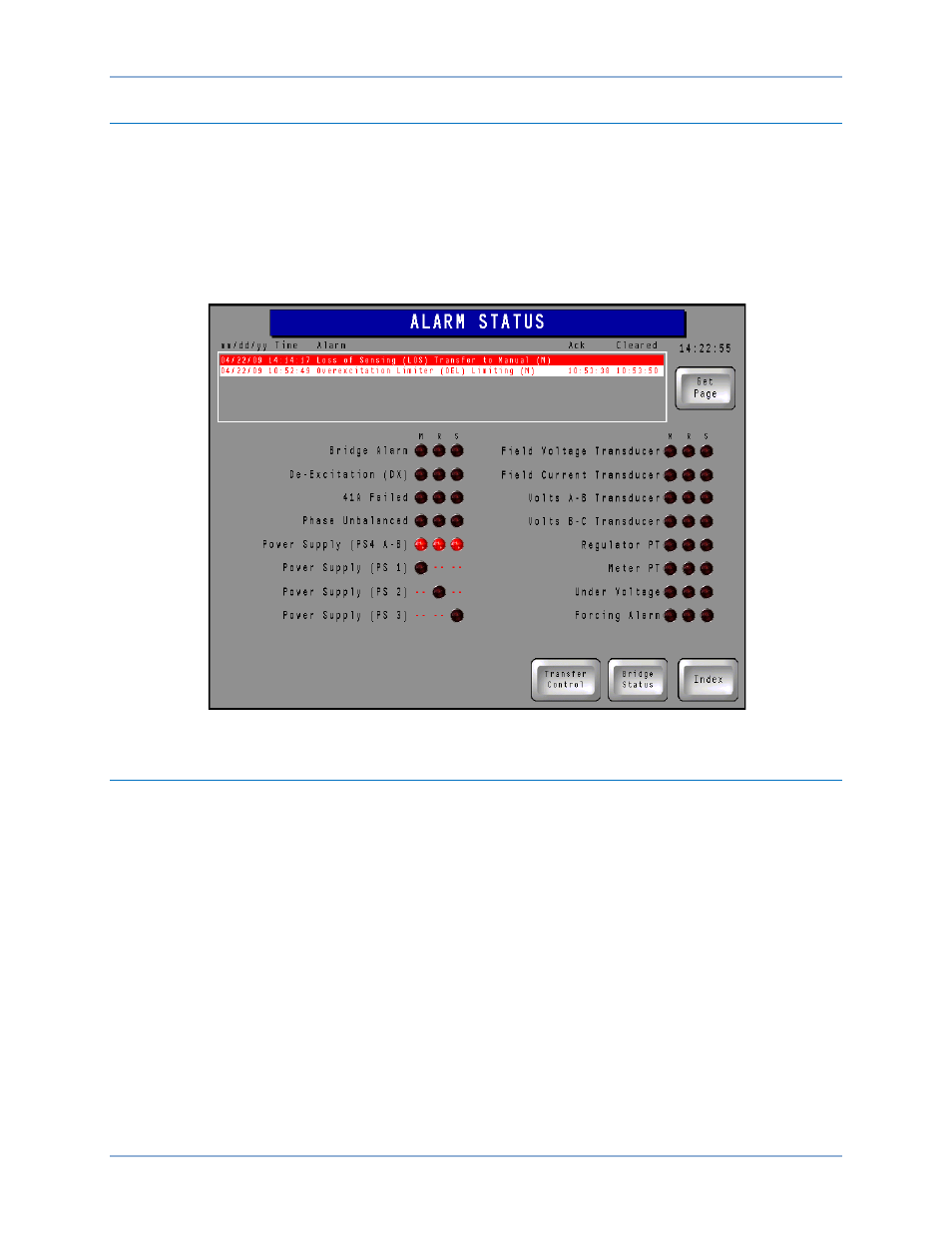

Рисунок 19. Экран сигнализации
Активные сигналы аварии и предупреждения
Данный экран (Рисунок 20) отображаются только активные в настоящий момент сигналы аварии и
предупреждения. Кнопки прокрутки служат для перемещения вверх и вниз по списку. Каждый
сигнал может быть подтвержден путем его выделения и последующего нажатия кнокпи
Подтвердить. После нажатия кнопки Подтвердить все данная операция будет применена сразу ко
всем сигналам. Кнопка История отображает историю появления аварийных и предупредительных
сигналов.
