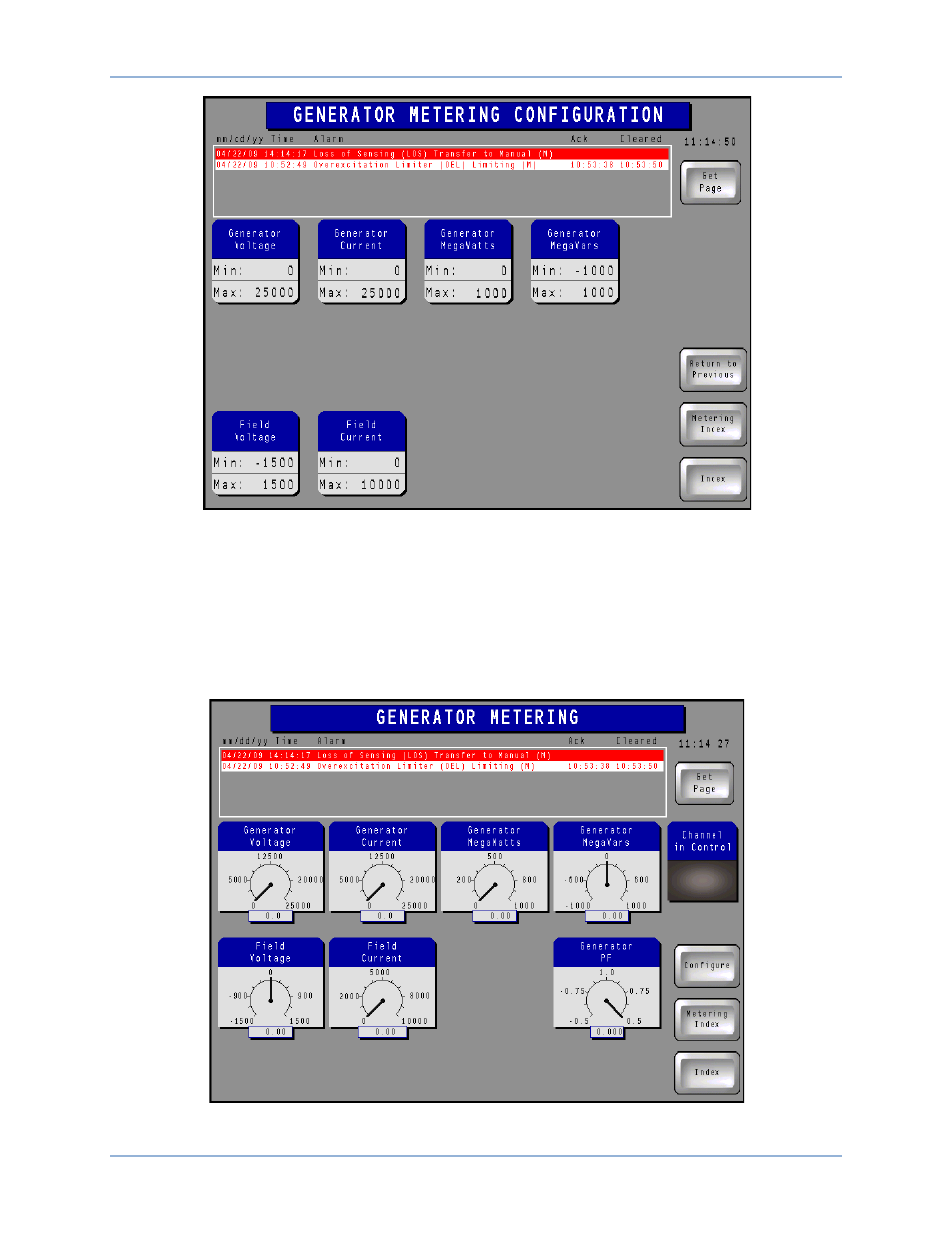

Рисунок 10. Экран конфигурирования измерения генератора
Кнопка аналоговых измерений генератора
Нажатие данной кнопки обеспечивает доступ к экрану на котором отображаются параметры
показанные на Рисунок 11. Значение каждого из параметров отображается на аналоговой шкале, а
также в цифровой форме. Минимальное и максимальное значение каждой шкалы соответствует
установленным на экране настройки измерений значениям. На экране отображены диапазоны
измерений. Также на экране отображается канал системы управления находящийся в работе в
данный момент.
Рисунок 11. Экран измерений генератора
