Basler Electric IDP-1200 - Инструкция (Страница 35)

9437273990 Вер C1
27

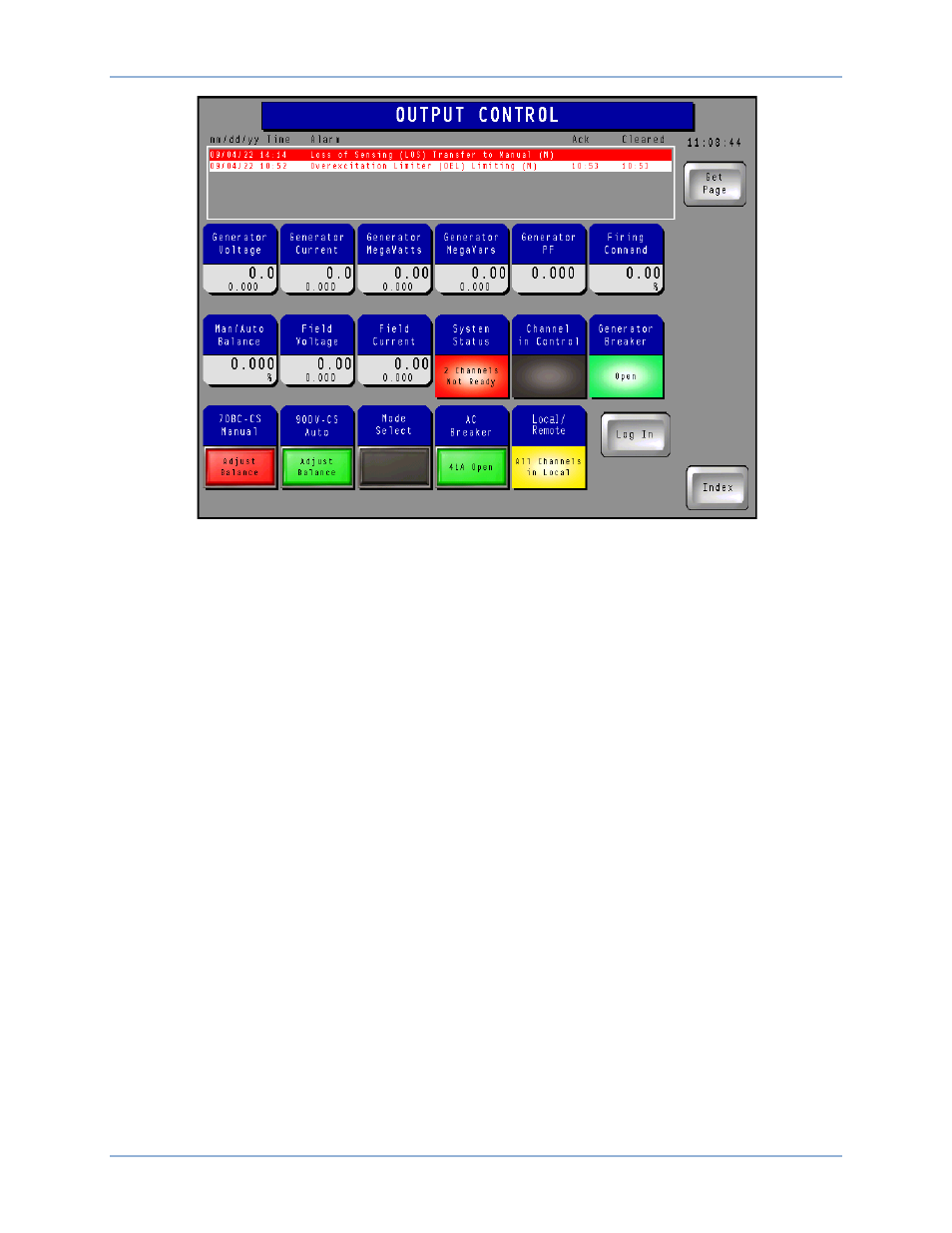

Рисунок 28. Экран контроля выходными параметрами
Контроль
Система контроля включает в себя управление силовым выключателем (41А), выбор ручного или
автоматического режима регулирования, подгонку напряжения генератора.
Управление силовым выключателем осуществляется путем нажатия кнопки Выключатель. После
нажатия данной кнопки будут отображены клавиши аварийного отключения и включения
выключателя.
Переход между автоматическим и ручным режимами регулирования осуществляется путем
нажатия на кнопку Выбор режима. После ее нажатия будут отображены кнопки выбора режима
регулирования.
Кнопка 70BC-CS может быть использована для изменения уставки ручного режима регулирования.
Кнопка 90DV-CS может быть использована для изменения уставки автоматического режима
регулирования.
Индикаторы состояния
Индикаторы отображают состояние каналов системы управления.
Индикатор активного канала отображает канал находящийся в работе в данный момент.
Индикатор генераторного выключателя отображает состояние выключателя в данный момент.
Индикатор местное/дистанционное отображает активированный в данный момент тип управления
системой. После ввода пароля индикатор будет отображаться, как кнопка управления
позволяющая выбирать режим управления. При нажатии кнопки местного или дистанционного
управления пользователь окажется в выбранном режиме управления. Во время нормальной
работы, режим управления по всем каналам должны совпадать. То есть, при выборе местного
управления все каналы должны быть под местным контролем или при выборе дистанционного
управления все каналы должны быть под дистанционным управлением.
IDP-1200 IDP-
1200 Работа с ECS2100 и ECS/RW
