9437273990 Вер C1
15
Кнопка сравнения каналов
Нажатие кнопки обеспечивает доступ к экрану сравнения каналов (Рисунок 12) который
отображает список измеряемых параметров для каждого канала системы управления. Справа от
списка расположены клавиши прокрутки которые могут быть использованы для перемещения по
списку (не все системы укомплектовываются тем количеством каналов которое отображено на
рисунке). Индикаторы расположенные внизу страницы отображают состояние устройств каждого
из каналов регулирования. Активные индикаторы строки «контролирующий канал» они светятся
зеленым цветом. Остальные индикаторы - красным.

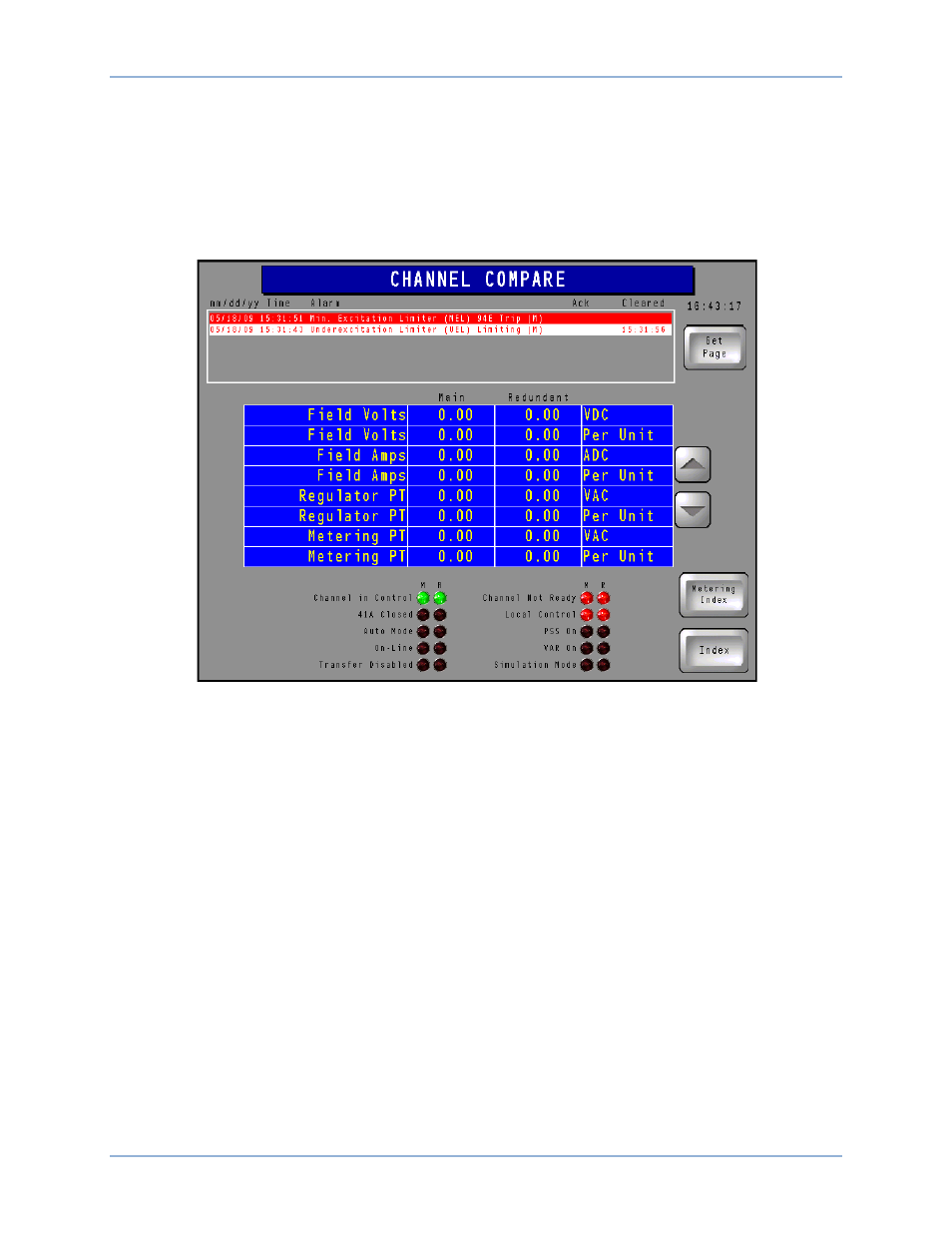

Рисунок 12. Экран сравнения каналов
Кнопки панели измерений основного канала, измерений резервного канала и
измерений контролирующего канала
Нажатие одной из этих кнопок экрана «Список измерений» открывает соответствующий экран на
котором отображаются измеряемые параметры в цифровом виде (Рисунок 9). Здесь показан
только экран измерений основного канала (экран №35 Рисунок 13), экраны измерений резервного
канала и контролирующего устройства выглядят аналогично. Минимальные и максимальные
значения, установленные на странице «Конфигурирование аналоговых измерений», чтобы
определить диапазоны учета, показанные на этом экране.
IDP-1200 IDP-
1200 Работа с ECS2100 и ECS/RW
