Измерения
Индикаторы измерения отображают напряжение генератора, ток, активную и реактивную
мощность, а также коэффициент мощности. Также измеряются ток и напряжение ротора, угол
открытия тиристоров, рассогласование между уставками ручного и автоматического режимов.
Некоторые измерения отображают два значения (прямые значения и относительные единицы).
Симуляция генератора
Данный экран (Рисунок 29) дает пользователю возможность протестировать некоторые настройки
системы. Пользуясь кнопками управления на экране (включить симуляцию) можно включать и
отключать режим симуляции, изменять уставку режима регулирования, изменять мощность
турбины (управление турбиной) прикладываемую к валу генератора, переключаться между ручным
и автоматическим режимами (выбор режима), управлять силовым выключателем системы (41А).
Измеряемые параметры отображаемые на экране соответствуют используемому генератору и
системе возбуждения.

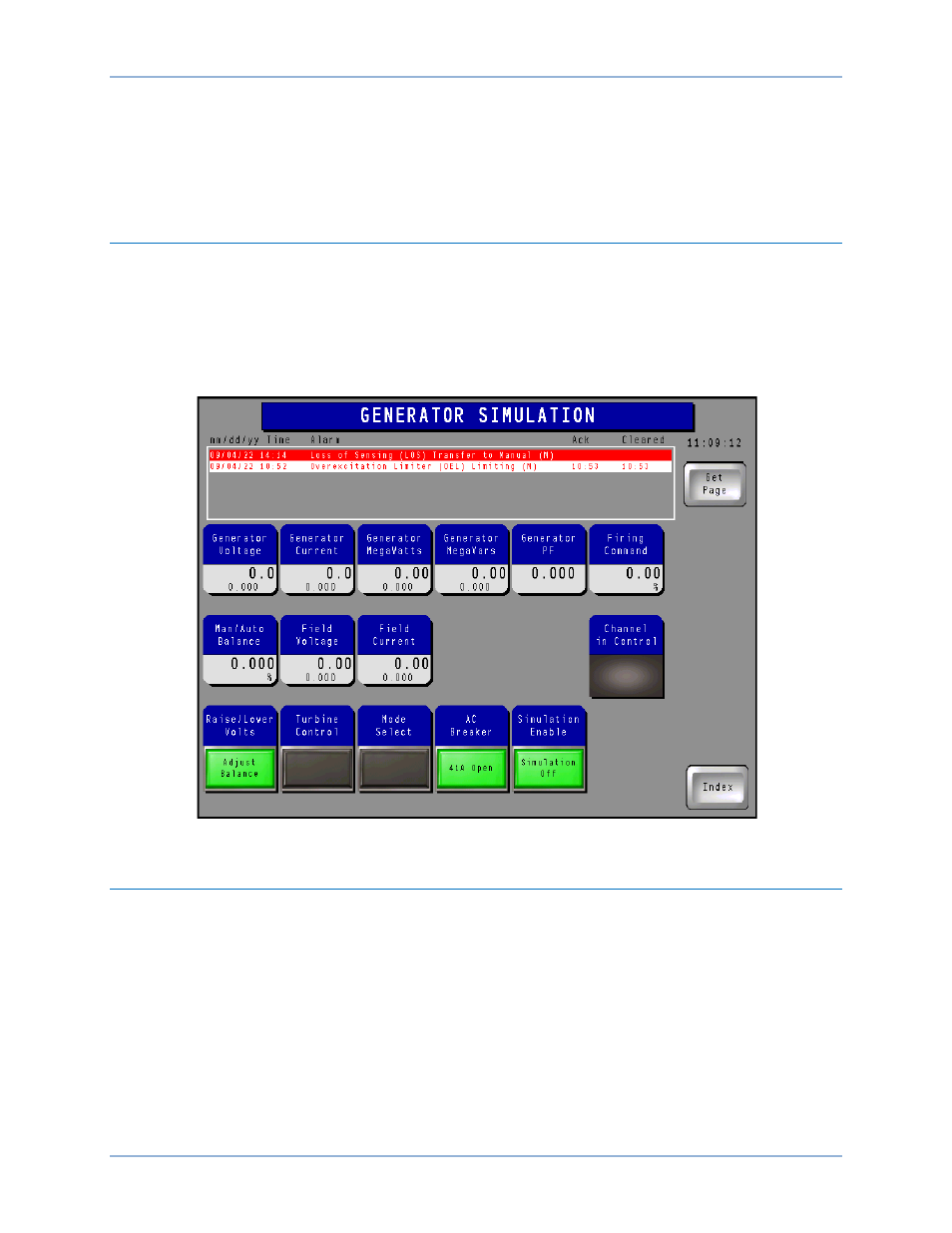

Рисунок 29. Экран симуляции генератора
Мониторинг генератора
Экран монитора генератора (Рисунок 30) графически отображает состояние генератора и системы
возбуждения. Для системы возбуждения отображаются состояния силового выключателя и
системного стабилизатора. Также отображаются ток и напряжение ротора, напряжение статора,
ток статора, активная и реактивная мощности, коэффициент мощности.
