Конференц-система Sennheiser SDC 8000 Руководство по эксплуатации ©2003 I.S.P.A.-Engineering
48
Аудио сигнал базового канала в любом случае подается на выходы AUX
OUT 1 (аудио выход на разъеме XLR-3M) и AUX OUT 2 (контакты 1 и 6 9-
контактного разъема sub-D). Изменить данную конфигурацию
невозможно!
Назначение канала для трех других аудио выходов можно изменить в
соответствии с процедурой, описанной в разделе “Назначение канала на
аудио выход” на странице 83. Вы имеете возможность назначить на
данные выходы любой канал перевода или базовый канал.
Внимание!
Аудио сигнал канала, назначенного на выход AUX OUT 4 (контакты 3 и 8
9-контактного разъема sub-D), подается также на выход для наушников
центрального блока!
Подключение блока аналоговых выходов SDC 8000 AO к
центральному блоку
Вы можете подать на выход дополнительные каналы перевода через
трансформаторные симметричные разъемы XLR-3M блока аналоговых
выходов SDC 8000 AO, или через несимметричные разъемы,
расположенные рядом с ними.

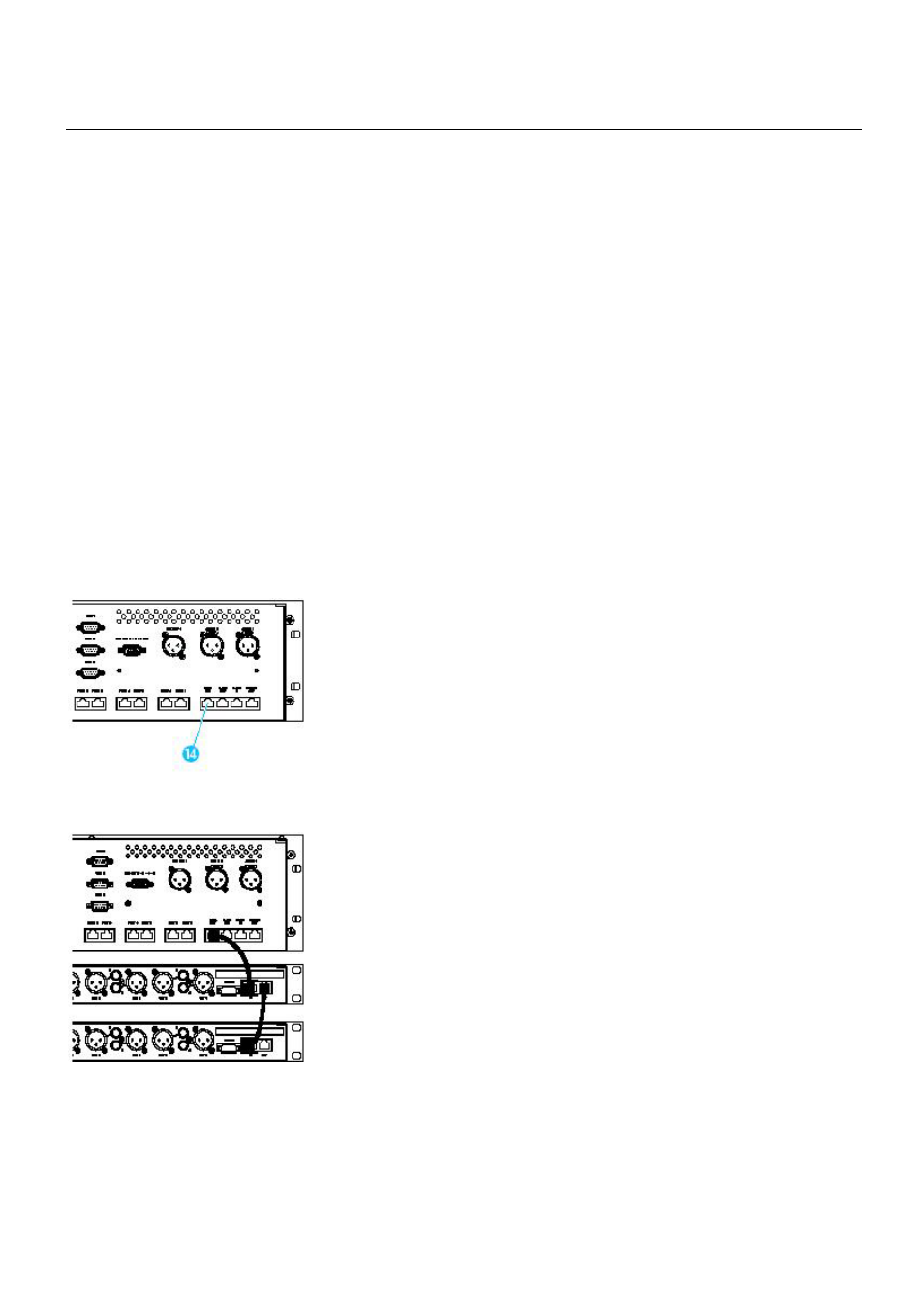

Для того чтобы подключить блок аналоговых выходов к центральному
блоку:
► Подключите черный разъем RJ 45 системного кабеля к разъему DATA
OUT 14 центрального блока.
► Подключите серый разъем RJ 45 системного кабеля к разъему
DIGITAL BUS IN блока аналоговых выходов.
Последовательное подключение цепочки блоков аналоговых
выходов SDC 8000 AO
Для того чтобы последовательно подключить несколько блоков
аналоговых выходов SDC 8000 AO:
Подключите разъем DIGITAL BUS OUT первого блока SDC 8000 AO к
разъему DIGITAL BUS IN второго блока SDC 8000 AO, и так далее.
Внимание!
К центральному блоку можно последовательно подключить до четырех
блоков аналоговых выходов SDC 8000 AO.
Подключение внешних устройств к разъему phoenix SDC 8000 AO
SDC 8000 AO оснащен контактом (на разъеме phoenix), с помощью
которого можно включать и отключать внешние устройства (например,
магнитофон). Когда консоль активизирована, контакт закрыт, а когда ни
одна из консолей не активизирована, контакт открыт.
