Конференц-система Sennheiser SDC 8000 Руководство по эксплуатации
©2003 I.S.P.A.-Engineering
102

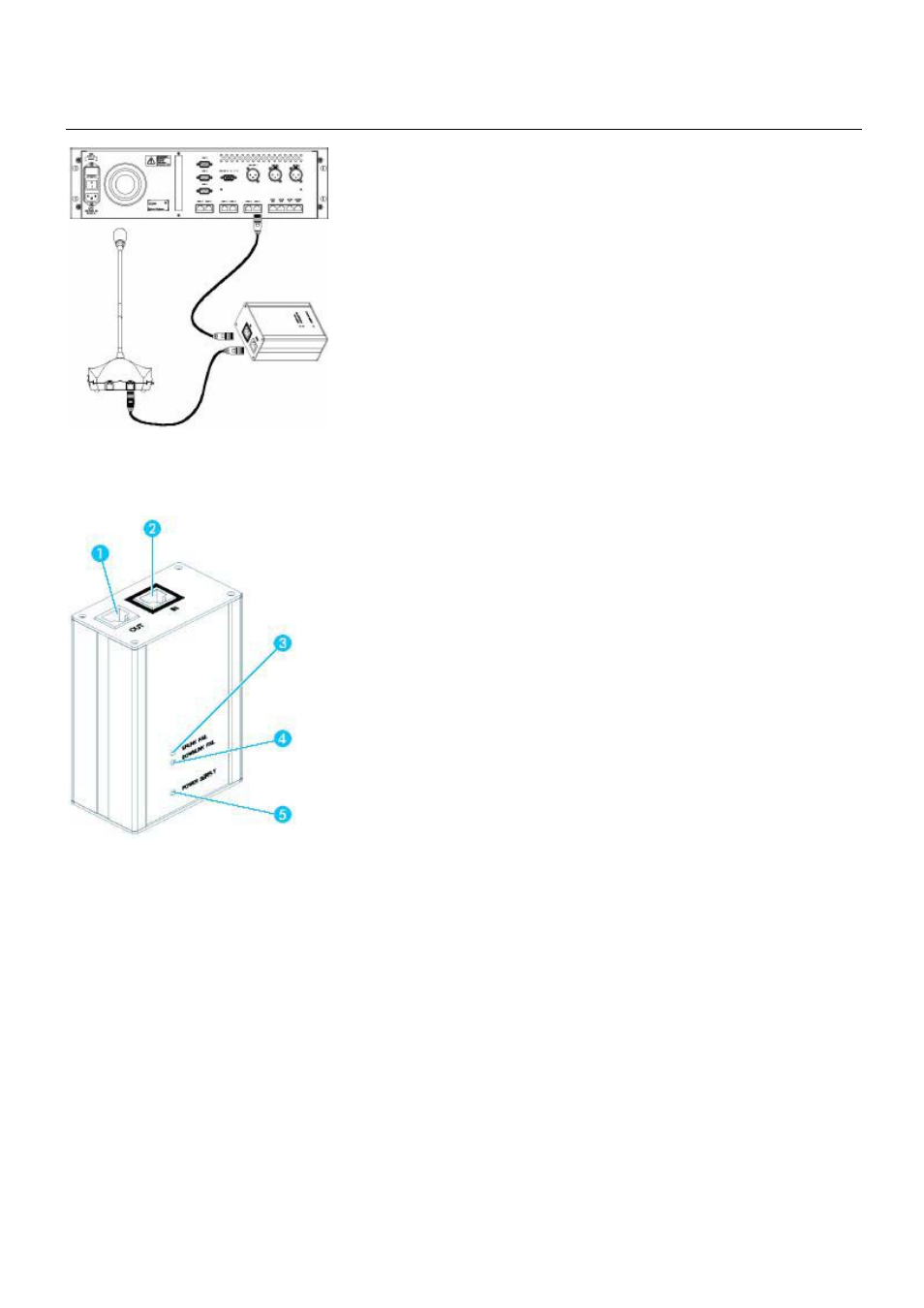

В целях усиления сигнала вы можете включить повторитель в разрыв
цепи системного кабеля.
Повторитель имеет разъемы IN и OUT. Кабель, идущий от центрального
блока, должен быть подключен к разъему IN
2
, а последующая цепочка
конференц-пультов должна быть подключена к разъему OUT
1
.
Кроме
того,
можно
подключить
цепочку
конференц-пультов
непосредственно к центральному блоку, а когда длина цепочки
достигнет 100 м., подключить повторитель в разрыв цепочки.
Повторитель питается напряжением 30 - 60 В постоянного тока
непосредственно от центрального блока.
На корпусе повторителя имеются три светодиода:
3
Светодиод сбоя восходящего канала (UPLINK FAIL ): загорается при
отсутствии связи с конференц-пультом (нормальное состояние: ВЫКЛ.).
4
Светодиод сбоя нисходящего канала (DOWNLINK FAIL): загорается
при отсутствии связи с центральным блоком (нормальное состояние:
ВЫКЛ.).
5
Светодиод наличия электропитания (POWER SUPPLY): загорается
при наличии на повторителе электропитания (нормальное состояние:
ВКЛ.).
