Конференц-система Sennheiser SDC 8000 Руководство по эксплуатации
©2003 I.S.P.A.-Engineering
21

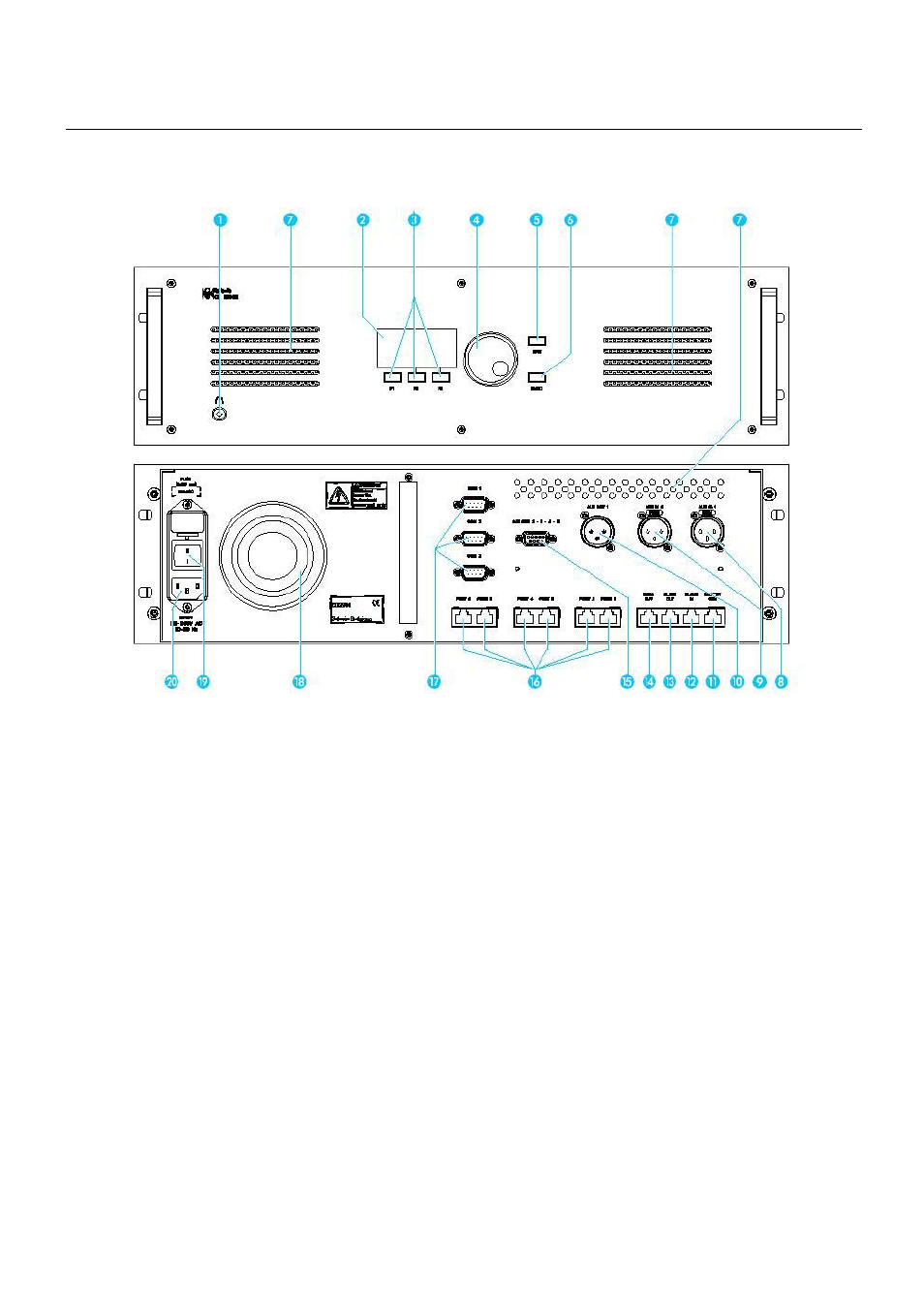

Центральный блок SDC 8000 CU
1 Разъем для наушников (джек 3.5 мм)
2 Дисплей
3 Клавиши меню F1 - F3
4 Колесо с бесконечным циклом вращения для ввода
значений параметров (Jog)
5 Клавиша EXIT (Выход, отмена)
6 Клавиша ENTER (Ввод)
7 Вентиляционные отверстия
8 Аудио вход AUX IN 1 (XLR-3F)
9 Аудио вход AUX IN 2 (XLR-3F)
10 Аудио выход AUX OUT 1 (XLR-3M)
11 Разъем MASTER OUT (Главный выход) (RJ 45)
12 Разъем SLAVE IN (Вход ведомого) (RJ 45)
13 Разъем SLAVE OUT (Выход ведомого) (RJ 45)
14 Разъем DATA OUT (Выход данных) (RJ 45)
15 Аудио выходы AUX OUT 2-3-4-5
(9-штырьковый
разъем sub-D)
16 Разъемы PORT 1 - PORT 6 (RJ 45) для
подключения цепочек конференц-пультов
17 Последовательные интерфейсы COM 1 к COM 3
18 Вентилятор встроенного блока питания
19 Кнопка POWER (Сеть)
20 Разъем электропитания
