DSMI-…-B
Festo DSMI-…-B-Z2 1210b Русский
9

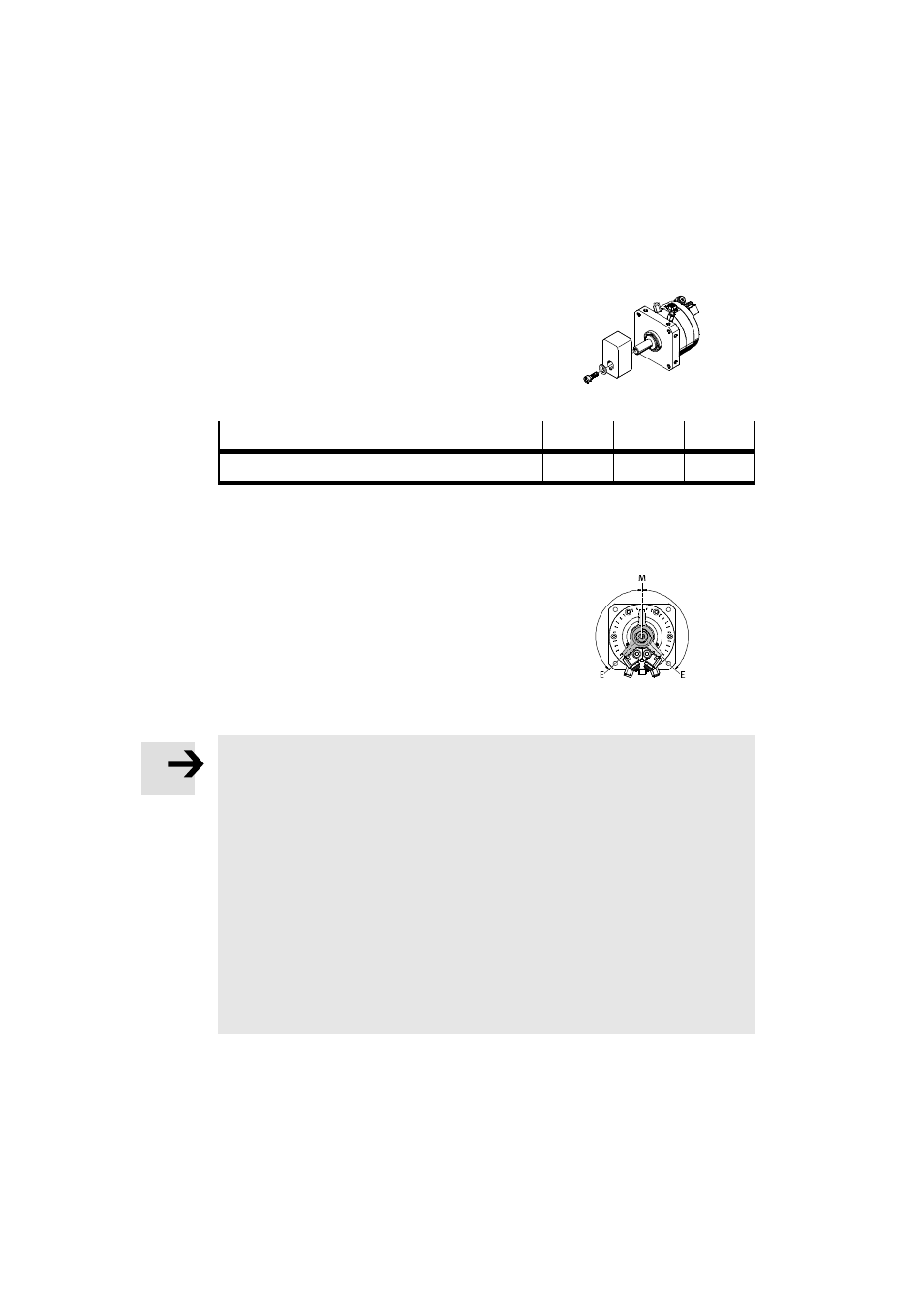

Длязакрепленияполезной нагрузки:
1. Закрепите перемещаемую нагрузку на выходном валу:
2. Проследите за тем, чтобы перемещае-
маянагрузка не могла соскользнуть с
выходного вала. Дляэтого имеется
резьба на выходном валу. При затягива-
нии винтов на шестиграннике
9 обес-
печьте защиту от самоотвинчивания.
DSMI-...-B
25
40
63
Момент затяжки
[Н·м]
2,9
9,9
47
Fig. 7
S Предварительно статически отрегулируйте упоры конечных положений в
зависимости от типа.
S По возможности используйте
одинаковый угол относительно оси
симметрии DSMI.
Это способствует плавному повороту
вправо-влево.
Настройка упоров на DSMI
Примечание
ЭксплуатацияDSMI без демпфированияприводит к его поломке.
S Проследите за тем, чтобы DSMI эксплуатировалсятолько при наличии
демпфирования(с электронным регулированием, внутренним или
внешним).
S Обеспечьте, чтобы затяжка зажимных винтов aB держателей демпфера
производилась с установленным крутящим моментом.
S При настройке упоров учитывайте указанияв описаниях к контроллеру
позиционирования.
При применении в качестве измерительного цилиндра:
S Замените регулировочные втулки демпфирующими элементами
(жестким упором с упругими пластиковыми вставками или амортизато-
ром
Глава “Принадлежности”). При этом соблюдайте положения
прилагаемой документации.
Fig. 6
Fig. 8
