Festo Поворотные модули со встроенным датчиком перемещения DSMI - Инструкция (Страница 13)

DSMI-…-B
Festo DSMI-…-B-Z2 1210b Русский
13
Действительно длявсех остальных случаев применения(например, в качестве
измерительного цилиндра):

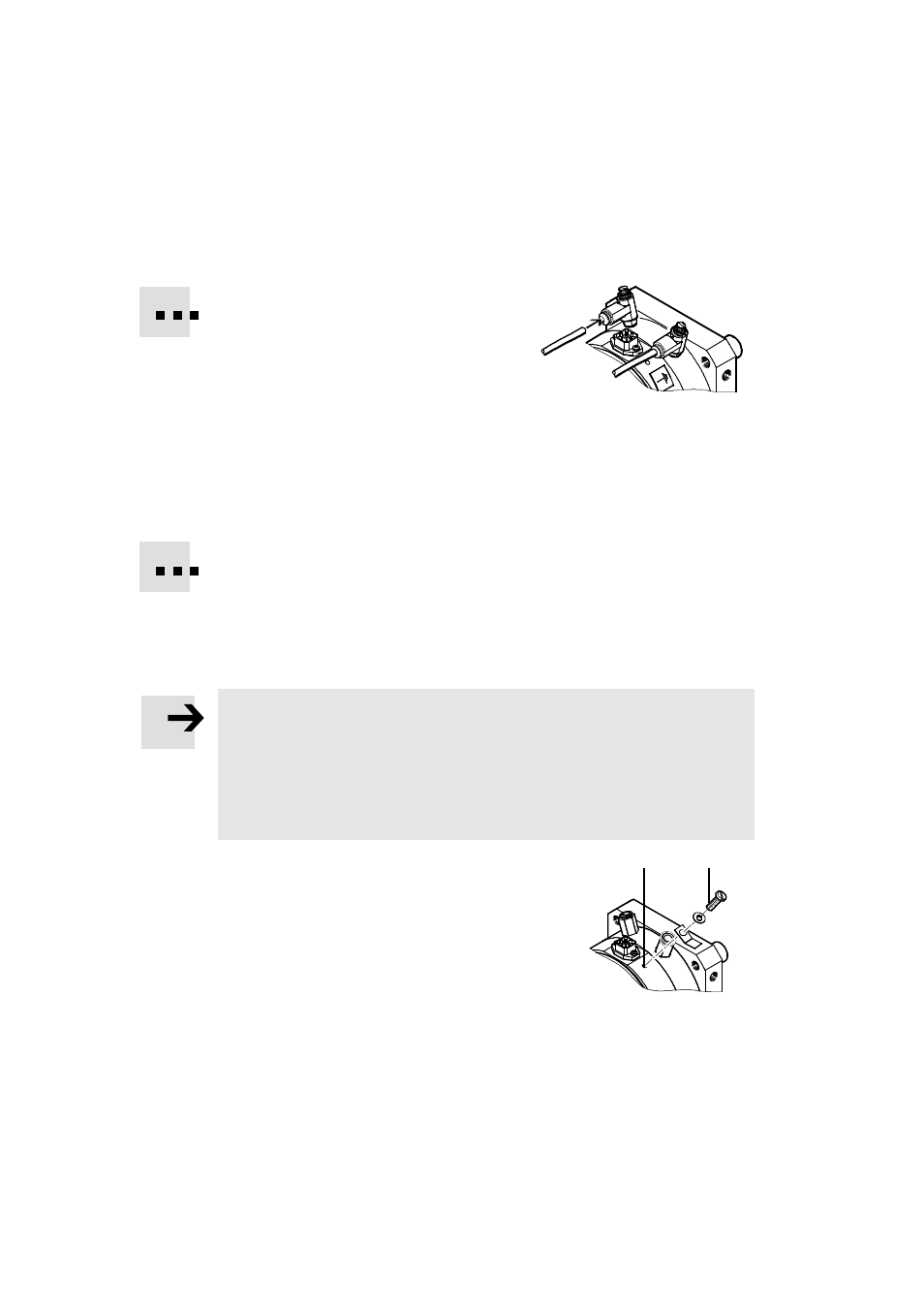

S Используйте дроссели с обратными
клапанами типа GRLA длянастройки
скорости поворота.
Они вкручиваютсянепосредственно в
пневматические каналы питания
(дляэтого убрать стандартное резьбо-
вое соединение с цветовой кодиров-
кой).
S Подключите шланги DSMI.
При эксцентрическом расположении нагрузок:
S Проверьте необходимость в управляемых обратных клапанах HGL или
ресивере сжатого воздуха VZS.
При резком падении давленияэто позволяет предотвратить перемещение
подвижной нагрузки вниз.
Монтаж электрической части
Примечание
Токи поверхностной утечки могут нарушать работу измерительной системы.
S Убедитесь в том, что клемма заземления 6 соединена с потенциалом
земли (кабель заземленияна выбор: с петлей или наружным плоским
штекером).
Поперечное сечение заземляющего кабеля должно составлять минимум
2,5 мм
2
, длина кабеляможет составлять макс. 0,5 м.
S Вкрутите поставляемый в комплекте
винт aC с режущей резьбой в отверстие
дляклеммы заземления 6.
Так обеспечиваетсяэлектрический
контакт, несмотряна покрытие из
анодированного алюминия.
Fig. 18
Fig. 19
aC 6
