DSMI-…-B
Festo DSMI-…-B-Z2 1210b Svenska
30

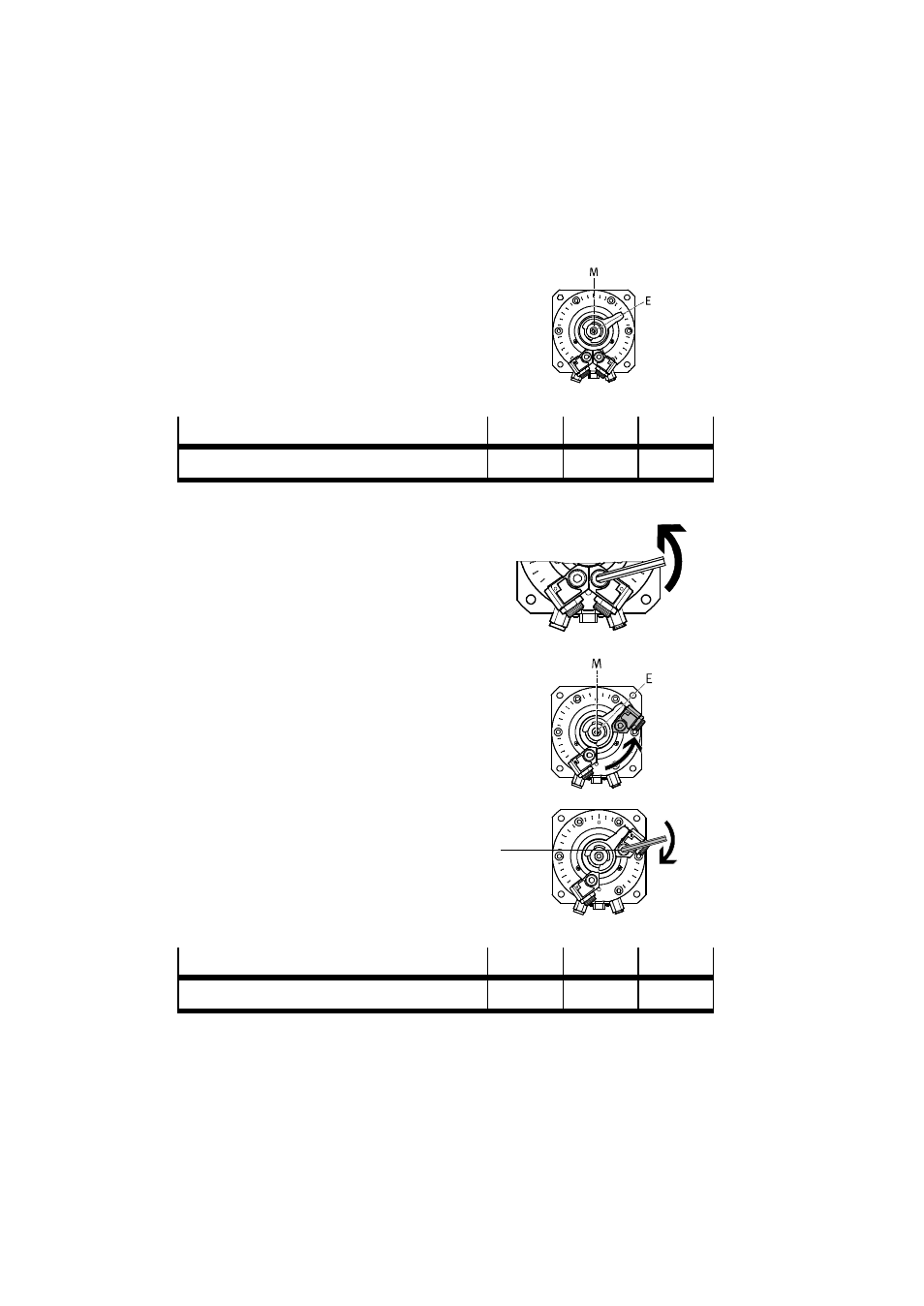

1. Dra av skyddskåpan från DSMI:s hus (i förekommande fall).
2. Vrid den rörliga massan till ett önskat
ändläge.
Detta görs för hand när DSMI är trycklös
eller med en insexnyckel på vipprullen
aA.
Med hjälp av vinkelskalan går det att
positionera exakt.
DSMI-...-B
25
40
63
Gradindelning (1 delstreck =)
[°]
2
1
1
Bild 10
3. Lossa fästskruvarna
aB på
dämparfästena. För att flytta
dämparfästena räcker det med att lossa
fästskruvarna tills fästena precis går att
flytta.
4. Flytta dämparfästet mot anslagsarmen
tills dämparens justerhylsa eller fasta
anslag (elastomerdämpare eller
stötdämpare) vidrör anslagsarmen.
5. Dra åt dämparfästets fästskruv
aB igen
med nedanstående åtdragningsmoment.
Endast vid angivet åtdragningsmoment
greppar dämparfästets kuggar in i hus-
materialet.
DSMI-...-B
25
40
63
Åtdragningsmoment
aB
[Nm]
10
39
79
Bild 14
Bild 9
Bild 11
Bild 12
Bild 13
aB
