DSMI-…-B
Festo DSMI-…-B-Z2 1210b Svenska
27
• Använd produkten i originalskick utan egna förändringar.
• Beakta varningar och information på produkten och i tillhörande
bruksanvisningar.
• Observera åtdragningsmomentens toleranser. Anges inget annat gäller
toleransen ±20 %.
5 Montering
Mekanisk montering
Vid elektronisk reglerad drift av DSMI i kombination med ett positioneringssystem:
Information
För elektroniskt reglerad drift gäller speciella monteringsföreskrifter.
• Vid den mekaniska monteringen ska informationen i beskrivningarna till
positioneringssystemet beaktas.
Vid alla applikationer gäller:
• Hantera DSMI så att inte den utgående axeln skadas. Särskilt när följande
punkter utförs:
• Kontrollera om det måste borras fler hål
i flänsfästet på DSMI.

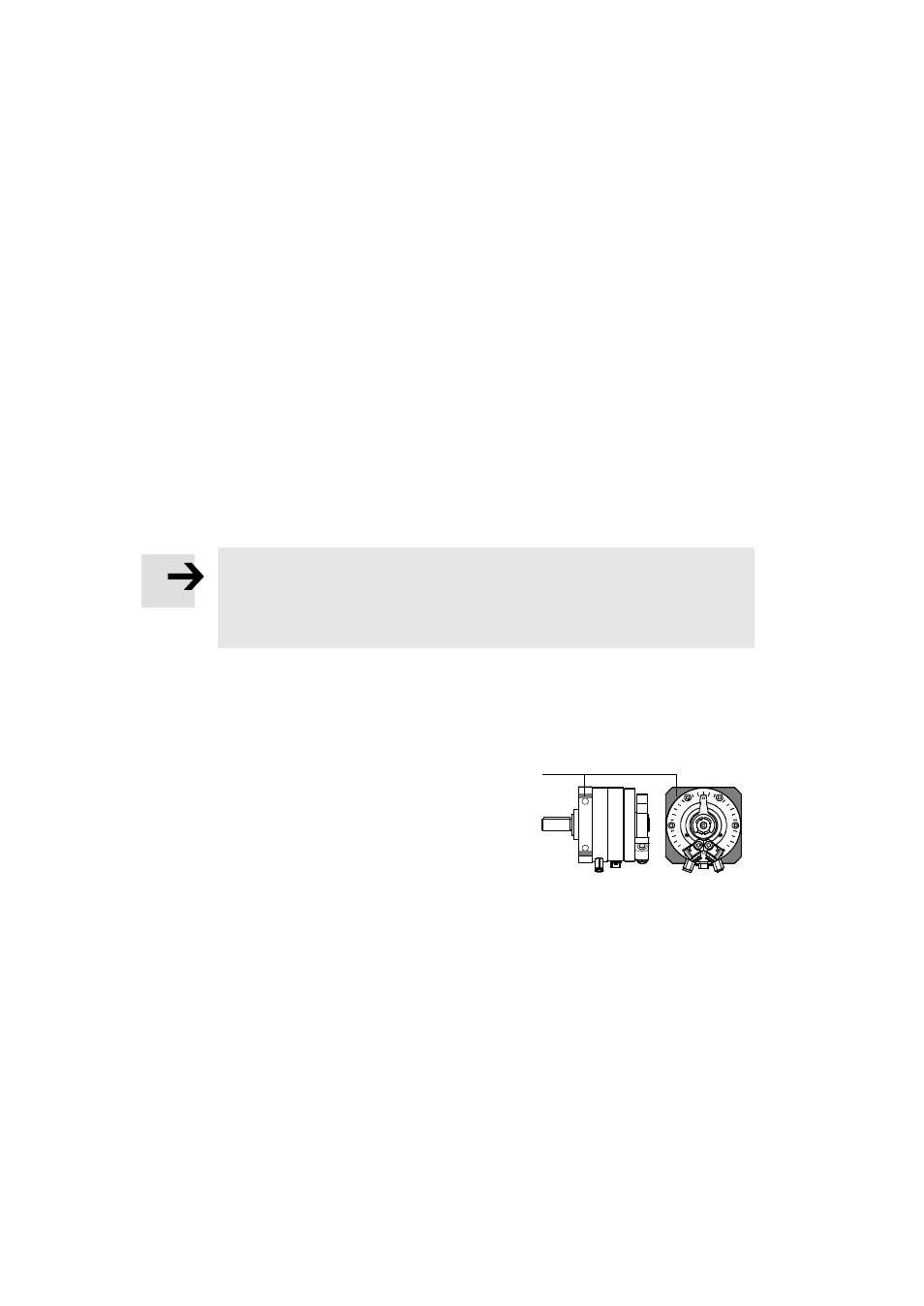

På bilden bredvid markeras de gråa
områden (G) på DSMI där fler hål kan
borras (t.ex. för isättning av
centreringsstift).
• Placera DSMI så att manöverdelarna
alltid är åtkomliga.
• Montera DSMI med minst 2 skruvar.
Bild 2
(G)
