DSMI-…-B
Festo DSMI-…-B-Z2 1210b Svenska
29

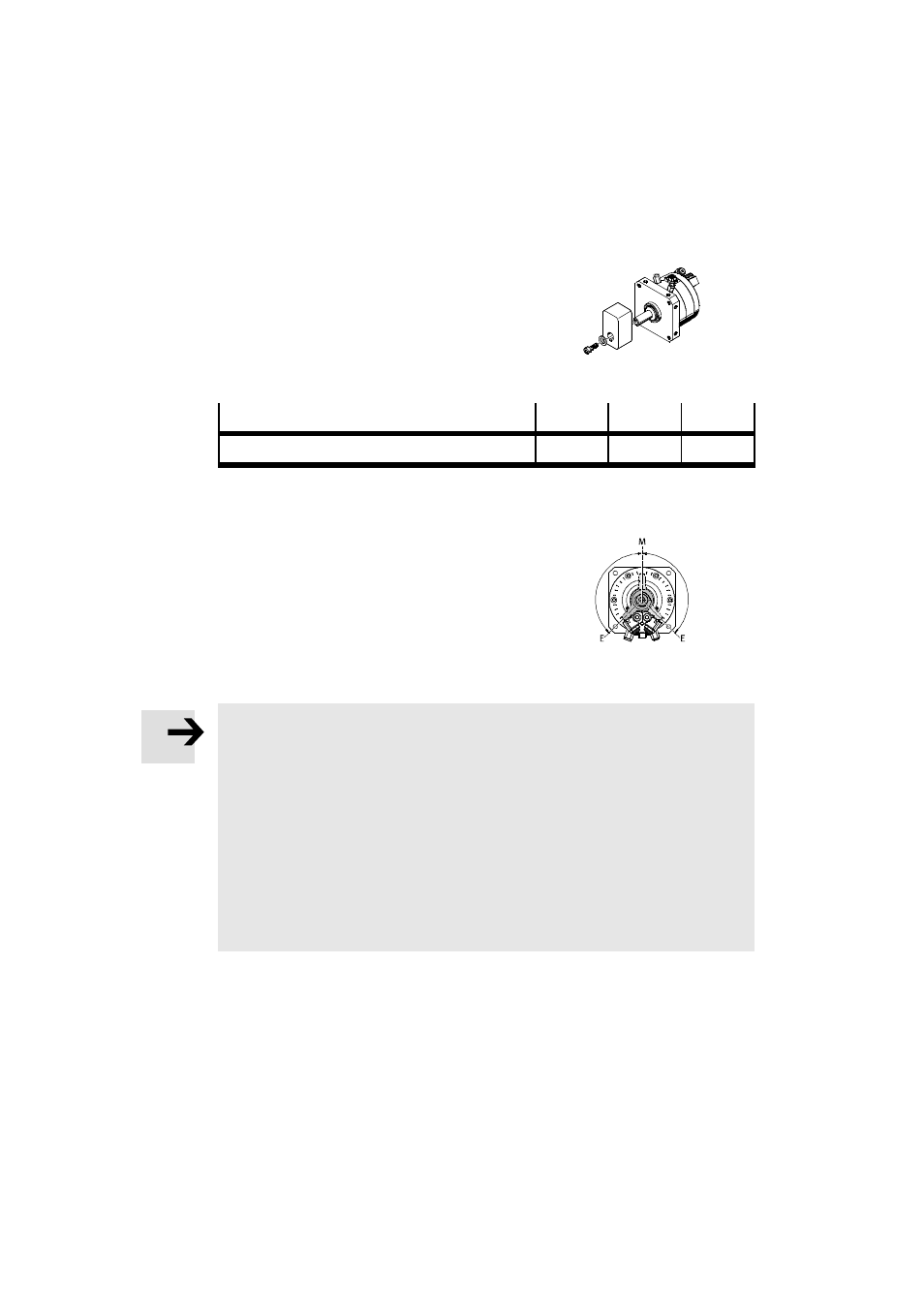

Montering av arbetslasten:
1. Skjut på den rörliga massan på den utgående axeln.
2. Säkerställ att den rörliga massan inte
kan glida av den utgående axeln.
För detta används gängan i utgående
axeln. Håll emot på insexhålet
9 när
skruvarna dras åt.
DSMI-...-B
25
40
63
Åtdragningsmoment
[Nm]
2,9
9,9
47
Bild 7
•
Justera ändlägenas anslag statiskt allt efter typ.
•
Använd helst symmetriska
vinkelinställningar enligt symmetrilinjen
på DSMI.
Dessa ger en jämnare rörelse mellan
höger- och vänstervridning.
Justering av anslagen på DSMI
Information
Om DSMI används utan dämpning förstörs den.
• Se till att DSMI endast används med dämpning (elektroniskt reglerad,
intern eller extern).
• Se till att dämparfästenas fästskruvar
aB dras åt med det fastlagda
vridmomentet.
• Vid justeringen av anslagen ska informationen i beskrivningarna till
positioneringssystemet beaktas.
Vid användning som mätcylinder:
• Byt ut justerhylsorna med dämpningselement (elastomerdämpare eller
stötdämpare
kapitel “Tillbehör”). Beakta bifogad dokumentation.
Bild 6
Bild 8
