DSMI-…-B
Festo DSMI-…-B-Z2 1210b Русский
18

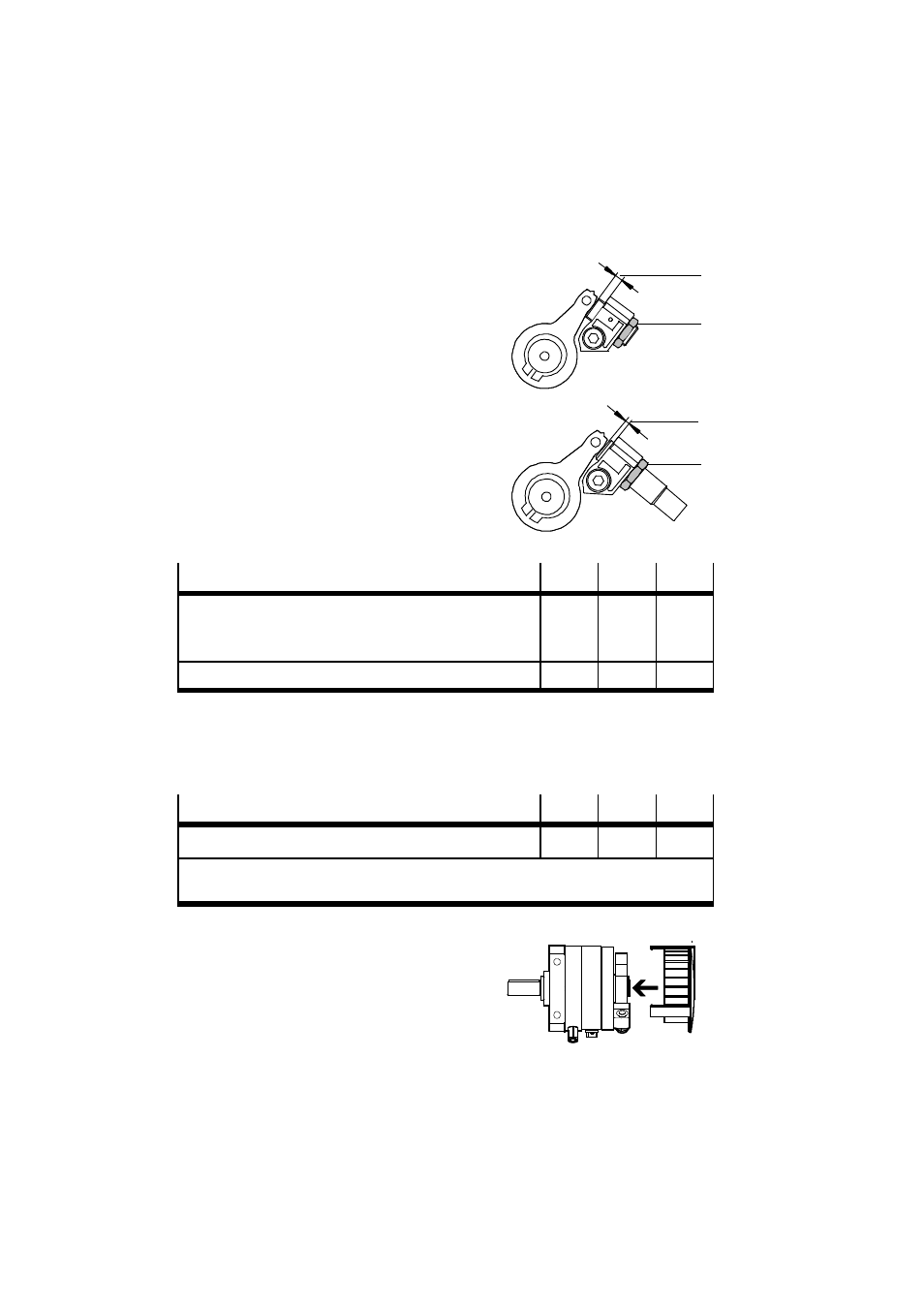

1. Снимите крышку (при наличии) с корпуса.
2. Открутите контргайки (K)
регулировочной втулки или демпфера.
С помощью длины вывинчивания
aD и
aE регулировочной втулки или
демпфера (жесткого упора с упругими
пластиковыми вставками или аморти-
затора) компенсируетсяотклонение
конечного положения.
3. Ввинтите или вывинтите регулиро-
вочную втулку или демпфер с помощью
шестигранного ключа в держатель/
из держателядемпфера.
Допустимые значениядлины вывин-
чиванияпредставлены в следующей
таблице.
DSMI-...-B 25 40 63
Длина вывинчивания aD
(регулировочная втулка/жесткий упор
с упругими пластиковыми вставками)
[мм] 0 … 4 0 … 5,4 0 … 6,6
Длина вывинчивания aE (амортизатор) [мм] 0 … 2 0 … 2,7 0 … 3,3
Fig. 26
При успешной настройке всех регулировочных втулок или демпферов:
4. Снова закрутите до упора контргайки (K) регулировочных втулок или
демпферов.
DSMI-...-B 25 40 63
Момент затяжки: регулировочная втулка
1)
[Н·м] 3 20 35
1)
Моментызатяжки демпферов следует брать из руководства
по эксплуатации демпфера.
Fig. 27
5. Снова зафиксируйте крышку DSMI
(при наличии) на защелкивающемся
кольце.
6. Повторите тестовый запуск.
Fig. 25
aD
aE
(K)
(K)
Fig. 28
