DSMI-…-B

Festo DSMI-…-B-Z2 1210b Русский

11

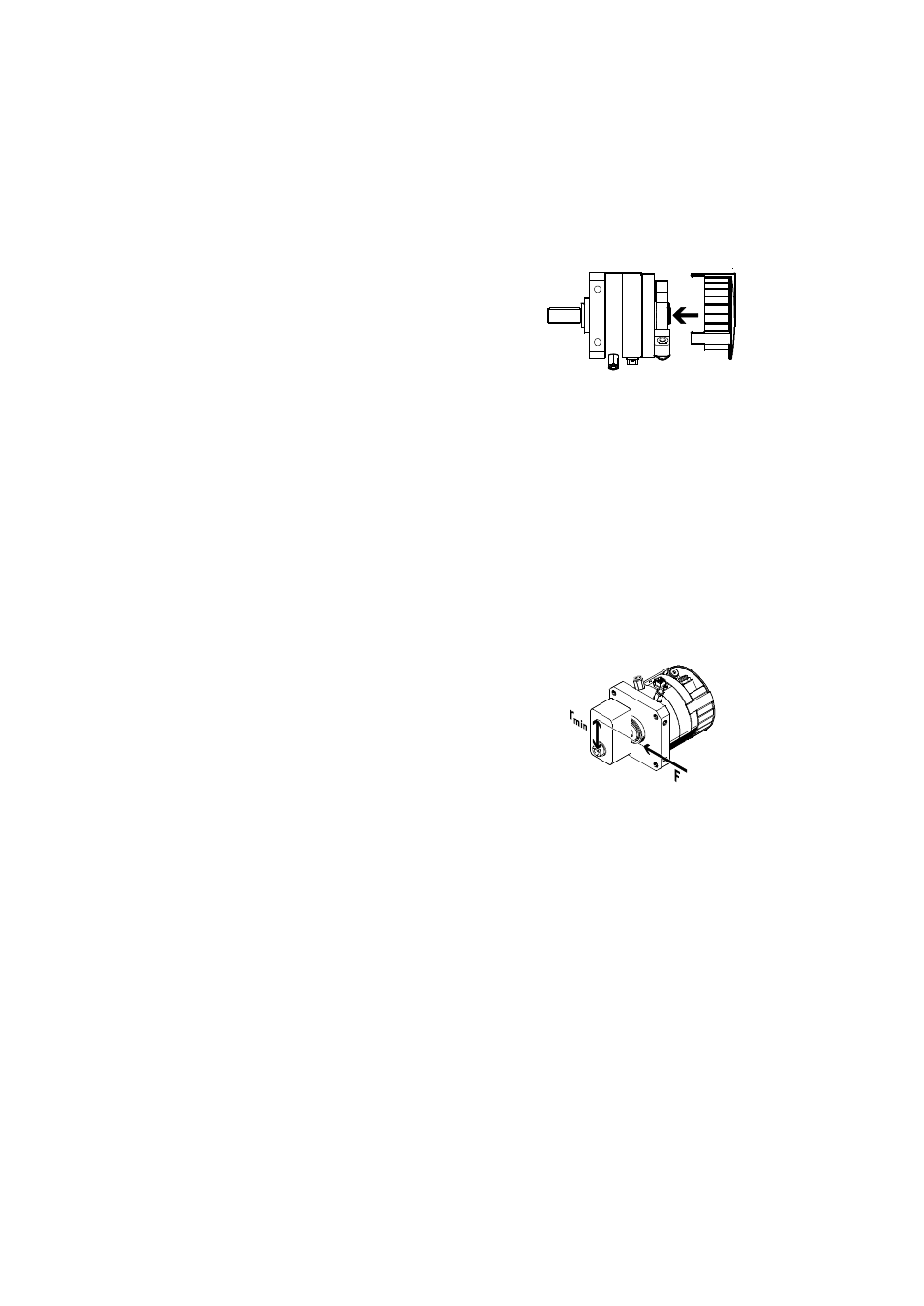

6. Повторите настройку длядругого конечного положения.

7. Снова зафиксируйте крышку DSMI

(при наличии) на защелкивающемся
кольце корпуса.
Крышку можно защелкнуть при любых
положениях держателей демпфера,
если предварительно выломать
элементы ребер жесткости по
намеченным линиям излома.

S Проверьте необходимость в дополнительных амортизаторах или упорах.

Дополнительные амортизаторы или упоры необходимы в следующих
случаях:

при моменте инерции масс перемещаемых нагрузок выше определен-
ного допустимого

при эксплуатации DSMI без дросселированиявыхлопного воздуха
(например, после длительных пауз между отдельными поворотными
движениями).

Настройка DSMI с внешней системой упоров

При использовании внешних упоров и амортизаторов:

S Обеспечьте соблюдение следующих

заданных условий:

точка приложениямомента инерции
масс (важно при эксцентрическом
расположении нагрузок на плече
рычага)

макс. допустимаясила удара

минимальный радиус упора r

min

(

“Технические характеристики”)

использование заданных устройств
(например, крышки

“Принадлежности”)

Fig. 15

Fig. 16
