DSMI-…-B
Festo DSMI-…-B-Z2 1210b Svenska
38

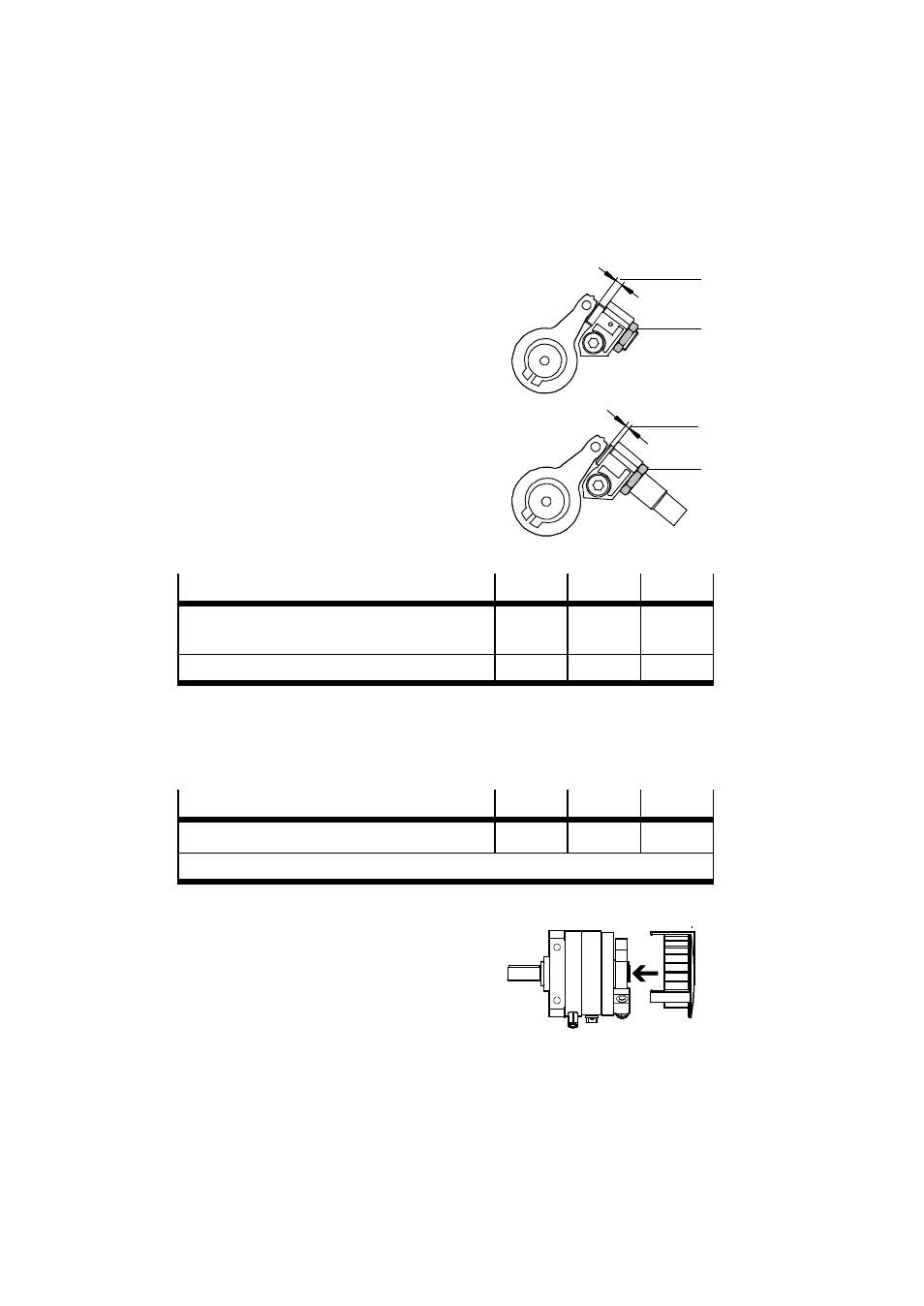

1. Dra av skyddskåpan från huset (i förekommande fall).
2. Lossa justerhylsans/dämparens
kontramutter (K).
Genom justerhylsans/dämparens
utskruvningslängd
aD och aE
(elastomerdämpare eller stötdämpare)
utjämnas ändlägets avvikelse.
3. Skruva in eller ut justerhylsan/dämparen
i dämparfästet med en insexnyckel.
Tillåten utskruvningslängd framgår av
följande tabell.
DSMI-...-B
25
40
63
Utskruvningslängd
aD
(Justerhylsa/elastomerdämpare)
[mm]
0 … 4
0 … 5,4
0 … 6,6
Utskruvningslängd
aE (Stötdämpare)
[mm]
0 … 2
0 … 2,7
0 … 3,3
Bild 26
När alla justerhylsor/dämpare har justerats:
4. Dra åt justerhylsornas/dämparnas kontramuttrar (K) igen.
DSMI-...-B
25
40
63
Åtdragningsmoment: Justerhylsa
1)
[Nm]
3
20
35
1)
Dämparnas åtdragningsmoment framgår av deras bruksansvisning.
Bild 27
5. Tryck fast DSMI:s skyddskåpa
(i förek ommande fall)
på snäppspåret igen.
6. Upprepa provkörningen.
Bild 25
aD
aE
(K)
(K)
Bild 28
