DSMI-…-B
Festo DSMI-…-B-Z2 1210b Svenska
34
•
Anslut mätsystemets anslutning till anslutningskabeln
enligt beskrivningen till positioneringssystemet.

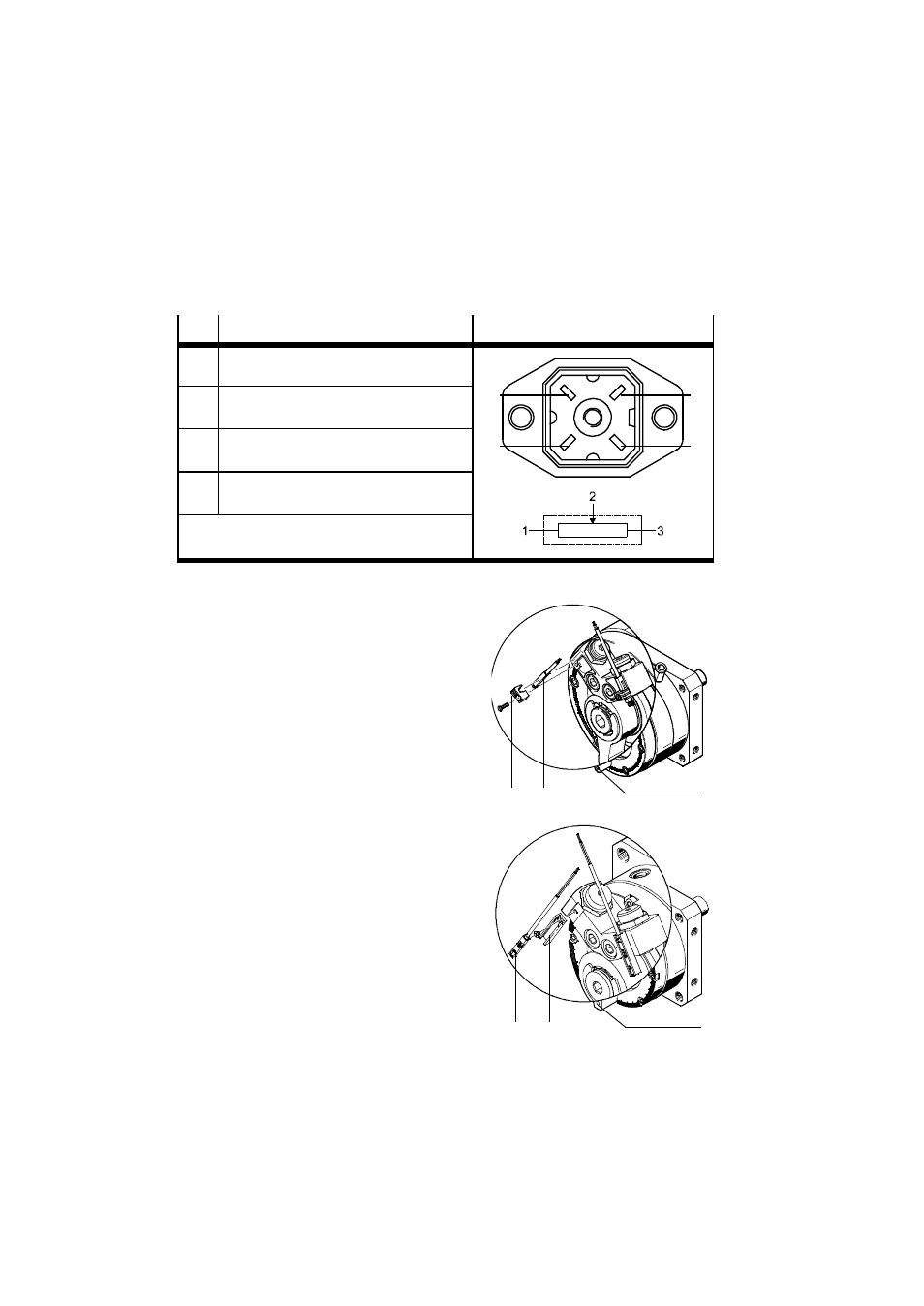

Kontaktkonfigurationen är sammanfattad i följande tabell:
Stift Beteckning
Konfiguration
1
+10 V DC
3
1
2
4
2
Signal
1)
3
GND
4
Skärm
1)
Ingångsresistans: 5 kΩ
Linearità: ±0,25 %
Bild 20
För avläsning av ändlägen för DSMI-12 ... 40-B:
•
Placera lägesgivarna (B)
SME/SMT-10
F-...-KL på dämparfästenas
styrspår.
För att sätta fast lägesgivarna behövs
ett givarfäste (D
Tillbehör).
Lägesgivaren aktiveras av magneten (C)
i anslagsarmen.
För avläsning av ändlägen för DSMI-63-...-B:
•
Placera lägesgivaren (B) SME/SMT-8..-...
i givarfästet (E
Tillbehör).
Lägesgivaren aktiveras av magneten (C) i
anslagsarmen.
Bild 21
(C)
(B)
(D)
Bild 22
(C)
(B) (E)
