DSMI-…-B
Festo DSMI-…-B-Z2 1210b Svenska
28

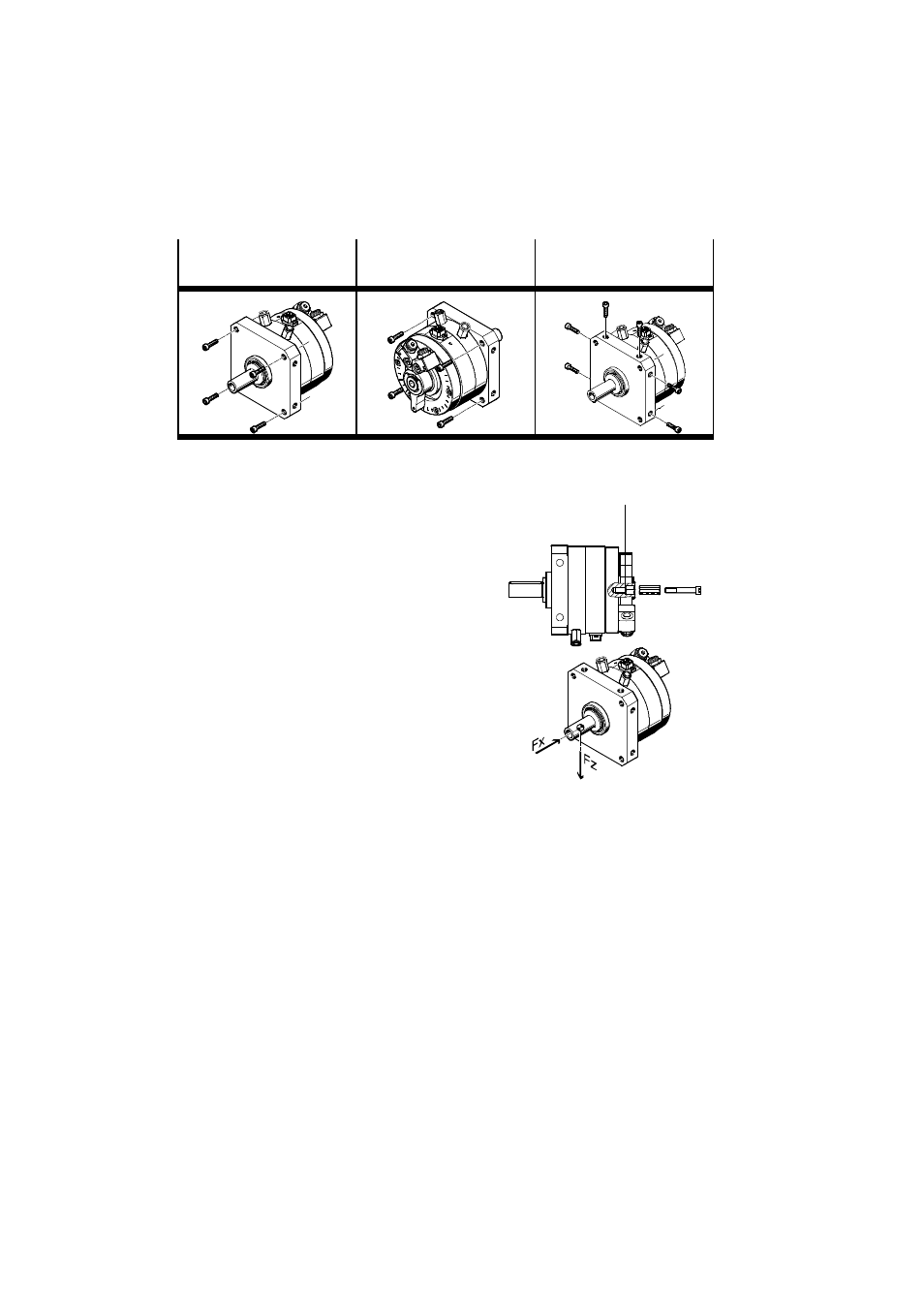

Montering
från framsidan
Montering
från baksidan
Montering
från sidorna
Bild 3
Vid användning av insexhålet för montering av en
självkonfigureran
de
andra utgående axel:
•
Kontrollera att den andra utgående axeln
inte kan glida ur insexhålet
9.
För detta används gängan (A) i foten på
insexhålet. I detta fall kan en fästskruv
monteras. Den andra utgående axeln
måste i detta fall vara hålborrad.
•
Se till att följande angivelser följs
när den rörliga massan placeras
(
kapitel “Tekniska data” och
“Karakteristik”):
– Förskjutningsfri montering,
– Tillåten radiell kraft Fz,
– Tillåten axiell kraft Fx,
– Tillåtet masströghetsmoment.
Den rörliga massans tröghetsmoment ska beräknas.
Hävarmar, bommar och massor på den andra utgående axeln ska tas
med i beräkningen. Det tillåtna masströghetsmomentet (
Kataloguppgifter)
beror på:
– Nominell storlek på DSMI
– Ändlägesdämpning
– Vridtid
– Vridvinkel
Information finns i kataloguppgifterna eller i beskrivningarna till
positioneringssystemet.
Bild 4
(A)
Bild 5
