DSMI-…-B
Festo DSMI-…-B-Z2 1210b Svenska
24

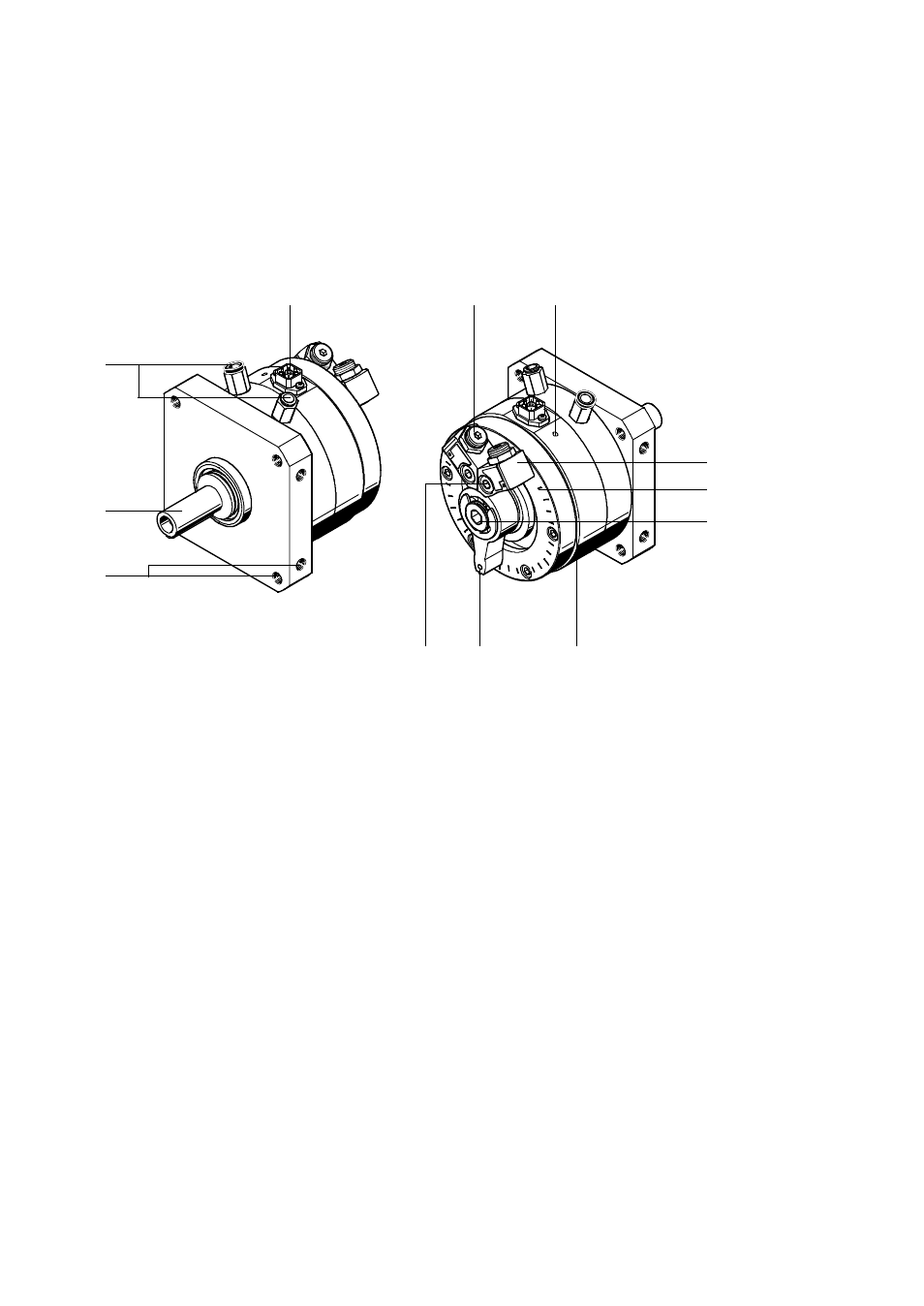

1 Manöverdelar och anslutningar
1
2
3
4 5 6
7
8
9
aJ aB aA
1
Fästgänga för drivenhet
2
Utgående axel
3
Tryckluftsanslutningar
4
Anslutning för mätsystem
5
Justerhylsa med kontramutter
6
Hål för jordanslutning
7
Anslag bestående av dämparfäste
och justerhylsa
8
Vinkelskala
9
Sexkantshål
aJ
Snäppspår för skyddskåpa (tillval)
aA
Anslagsarm med integrerad magnet
för positionsbestämning
aB
Fästskruv för dämparfäste
Bild 1
