Инструкция по эксплуатации Festo Поворотные модули со встроенным датчиком перемещения DSMI
Страница 14
DSMI-…-B
Festo DSMI-…-B-Z2 1210b Русский
14

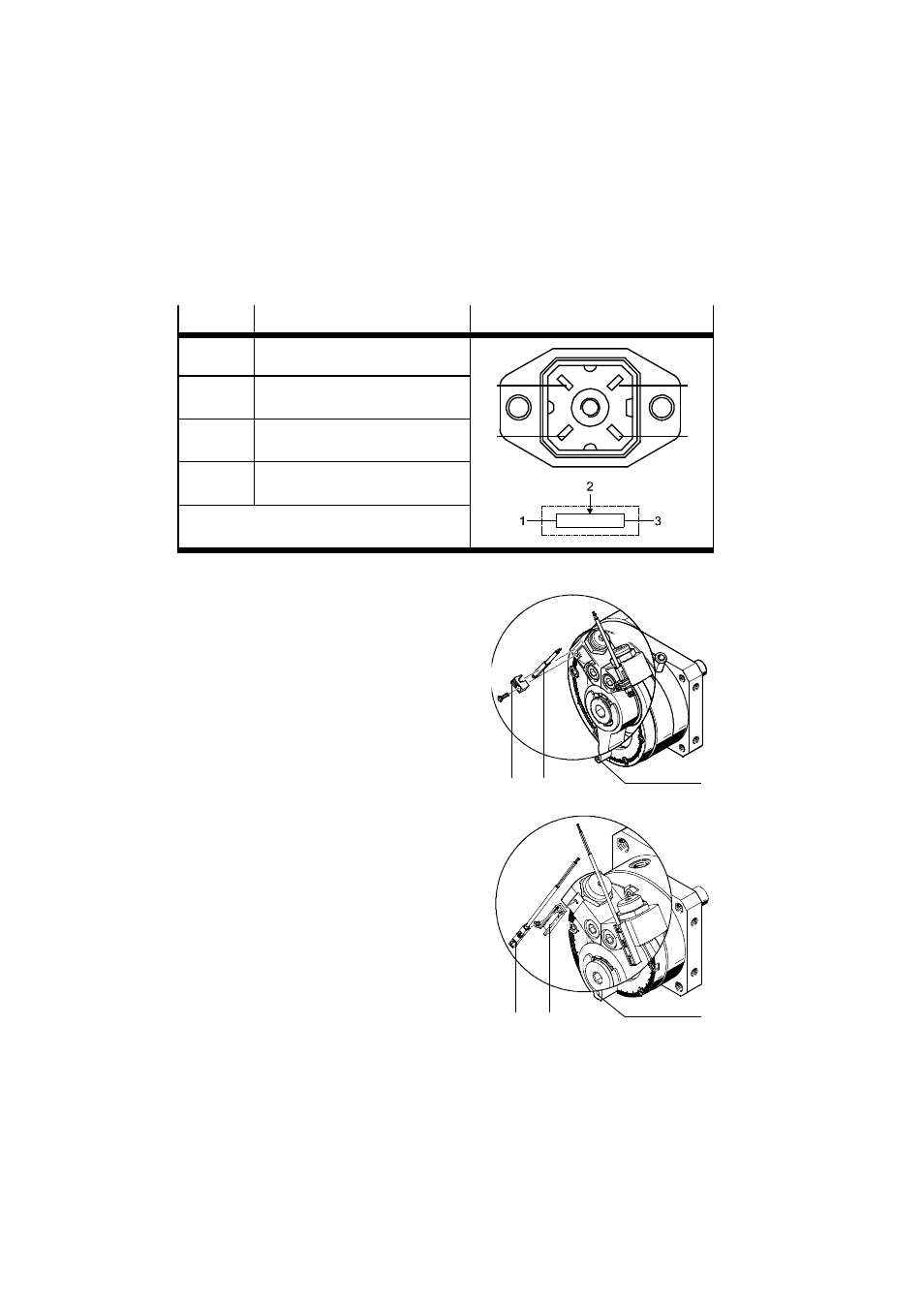

S Подключите разъем измерительной системы к соединительному кабелю
согласно описанию, прилагающемусяк контроллеру позиционирования.
Назначение контактов представлено в следующей таблице:
Контакт
Пояснение
Назначение
1
Пост. ток +10 В
3
1
2
4
2
Сигнал
1)
3
GND
4
Экран
1)
Сопротивление линии: 5 кОм
Линейность: ±0,25 %
Fig. 20
Дляопроса конечных положений
при использовании DSMI-12 ... 40-B:
S Установите бесконтактные датчики (B)
SME/SMT-10
F-...-KL на направляющем
желобке держателей демпфера.
Длязакреплениябесконтактного
датчика требуетсядержатель датчика
(D
“Принадлежности”).
Бесконтактный датчик приводитсяв
действие магнитом (C) в упорном рычаге.
Дляопроса конечных положений
при использовании DSMI-63-...-B:
S Установите бесконтактные датчики (B)
SME/SMT-8...-... в держателе датчиков
(E
“Принадлежности”).
Бесконтактный датчик приводитсяв
действие магнитом (C) в упорном
рычаге.
Fig. 21
(C)
(B)
(D)
Fig. 22
(C)
(B) (E)
