Инструкция по эксплуатации Festo Поворотные модули со встроенным датчиком перемещения DSMI
Страница 10
DSMI-…-B
Festo DSMI-…-B-Z2 1210b Русский
10

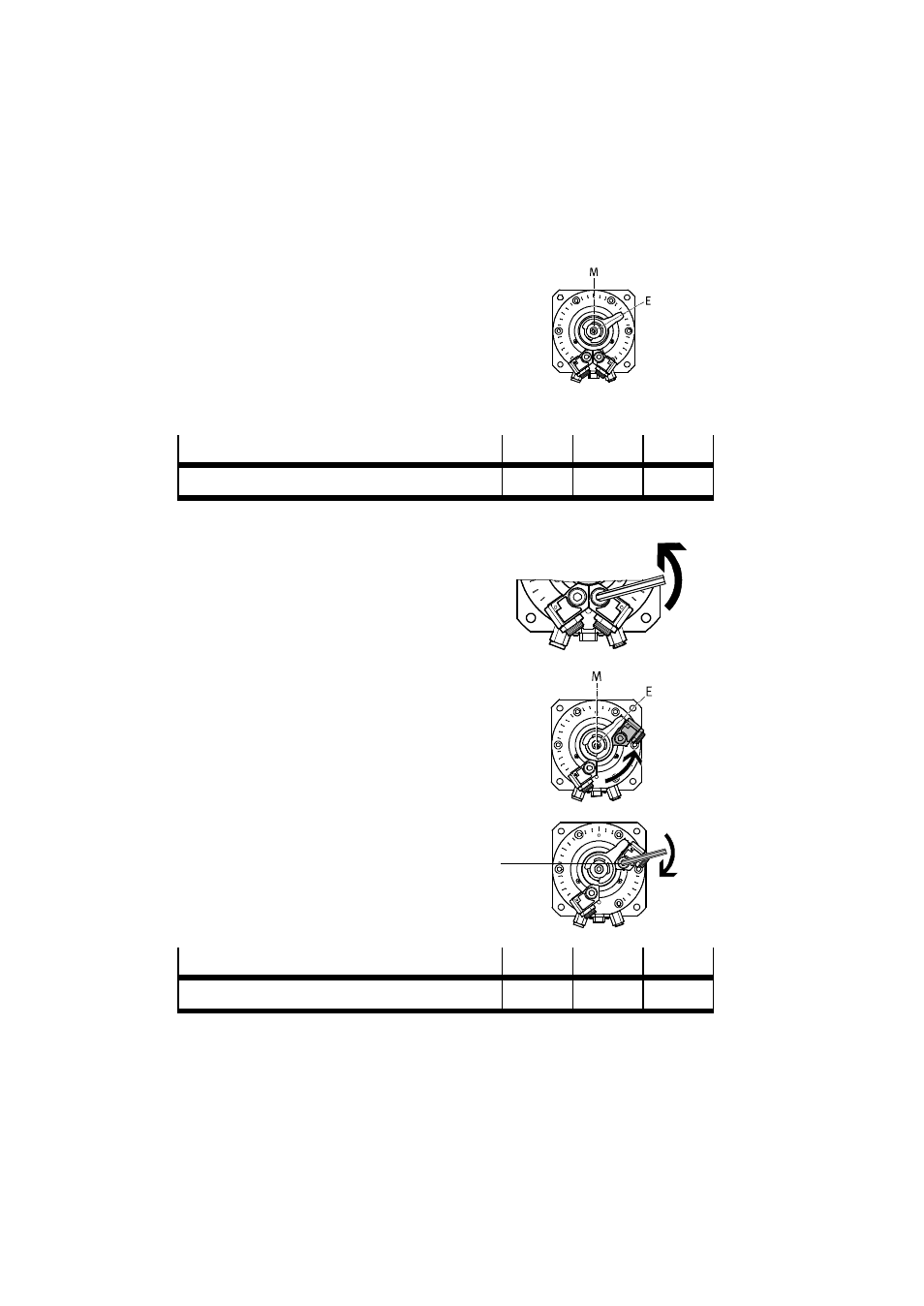

1. Снимите крышку DSMI (при наличии) с корпуса.
2. Поверните перемещаемую нагрузку в
нужное конечное положение.
Это можно при отсутствии давления в
полостях DSMI сделать вручную или с
помощью шестигранного ключа на
поворотном рычаге
aA.
Угловаяшкала при этом служит для
точного позиционирования.
DSMI-...-B
25
40
63
Цена деленияшкалы (1 деление =)
[°]
2
1
1
Fig. 10
3. Выкрутите зажимные винты
aB
держателей демпфера. Ослабьте
зажимные винты держателей демпфера
настолько, чтобы их можно было
свободно двигать.
4. Сдвигайте держатель демпфера к
упорному рычагу, пока регулировочная
втулка или жесткий упор демпфера
(жесткого упора с упругими
пластиковыми вставками или
амортизатора) не коснетсяупорного
рычага.
5. Снова затяните зажимной винт
aB
держателядемпфера с указанным
ниже моментом затяжки.
Только с заданным моментом затяжки
рифление держателядемпфера входит
в материал корпуса.
DSMI-...-B
25
40
63
Момент затяжки
aB
[Н·м]
10
39
79
Fig. 14
Fig. 9
Fig. 11
Fig. 12
Fig. 13
aB
