Монтаж пневматической части
Примечание
Неконтролируемаяэксплуатациябез контроллера позиционированияи без
дополнительных внешних дросселей с обратными клапанами приводит к
поломке DSMI, даже при однократной подаче давленияв целях проверки.
S Помните о том, что DSMI не имеет дросселированияпневматических
каналов.
ЭксплуатацияDSMI без внешних дросселей с обратными клапанами раз-
решаетсятолько при работе с электронным регулированием в сочетании
с контроллером позиционирования.
При эксплуатации DSMI с электронным регулированием вместе с контролле-
ром позиционирования:
Примечание
Дляэксплуатации с электронным регулированием действуют особые
инструкции по монтажу.
S При монтаже пневматической части учитывайте указанияв описаниях,
прилагающихсяк контроллеру позиционирования.
S Соедините шлангами DSMI с
пропорциональным распределителем в
соответствии с цветовой кодировкой
резьбовых соединений.
–
Черное отжимное кольцо (упорный
рычаг поворачиваетсяпо часовой
стрелке (при такой ориентации,
когда взгляд направлен на
упорный рычаг)).
–
Синее отжимное кольцо (упорный
рычаг поворачиваетсяпротив
часовой стрелки (при такой
ориентации, когда взгляд направлен
на упорный рычаг)).

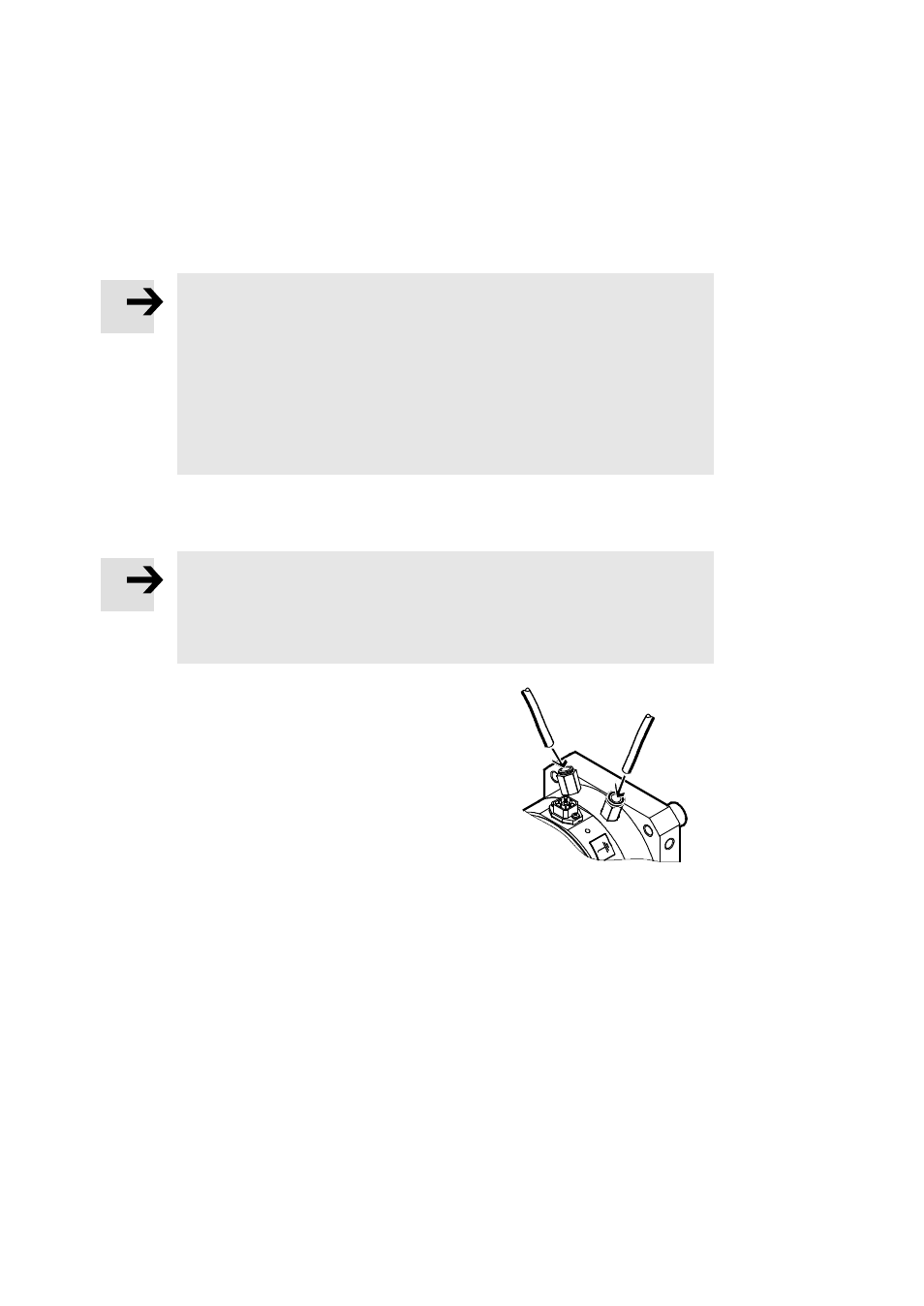

Fig. 17
